Использование опции Места поставки в сеансе Изделие, партии и С/Н

Опция Места поставки обеспечивает нисходящее представление изделия, выбранного в сеансе Выборка (whltc3600m200). Нисходящее представление выводится на диаграмме, которая отражает сеанс Отслеживание (whltc3800m000).

На диаграмме изделие, выбранное в сеансе Выборка (whltc3600m200), выводится в верхних папках с названием Исполнение (As-Built) и Монтаж (As Maintained). Последняя папка отображается, если существует структура монтажа. Нижние уровни физической структуры выбранного изделия выводятся в виде подпапок.

Например, если выбранное изделие - это конечное изделие, то папки нижнего уровня отображают компоненты изделия.

Пример

[...]

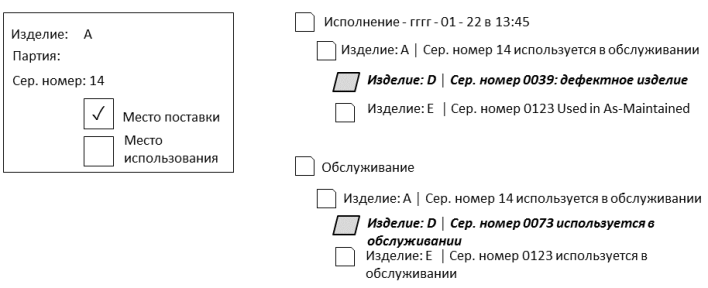

Изображение отображает сеанс Панорама изделия, партии и серийного номера (whltc3600m100), в котором выбраны изделие А, серийный номер 14 и опция Места поставки. Изделие А поступает на склад 22 января, гггг.

На диаграмме пользователь выбирает серийный номер 14 изделия А и далее выбирает изделие D, серийный номер 0039. Это один из компонентов конечного уровня структуры исполнения изделия А, серийный номер 14.

Затем, пользователь открывает структуру монтажа изделия А и выбирает изделие D, серийный номер 0073. Этот компонент используется для замещения дефектного изделия D, серийного номера 0039.

В нижней части сеанса Панорама изделия, партии и серийного номера (whltc3600m100) выводятся операции, связанные с изделием D, серийным номером 0073. Например, заказ на обслуживание, в котором регистрируется замещение изделия D, серийный номер 0039 изделием D, серийный номер 0073.
