Снабжение конфигурируемыми изделиями в Управление сборкой - Настройка СИ

Данный раздел объясняет модель структуры продукта, которая должна использоваться для закупки конфигурируемых изделий в модуль Управление сборкой.

Типовая СИ - PCF

В модуле PCF может быть задана типовая СИ для любого конфигурируемого изделия посредством сеанса Конфигурируемое изделие - Структура (tipcf3100m100) или сеанса Типовые СИ (tipcf3110m000). Изделие является конфигурируемым, если у него установлен флаг Конфигурируемый. Установить флаг Конфигурируемый можно в сеансе Изделия (tcibd0501m000).

Изготовляемые или типовые сборочные изделия могут содержать следующие компоненты:

  • Изготовляемое или типовое сборочное изделия

  • Инженерные модули

  • Закупаемые конфигурируемые изделия

Примечание

Для закупаемых конфигурируемых изделий, можно определить количество больше 1 по строке СИ.

Связь между строкой СИ для закупаемого конфигурируемого изделия и Управлением сборкой поддерживается посредством следующих полей в сеансе Типовые СИ (tipcf3110m000):

Примечание

Вы можете использовать закупаемые конфигурируемые изделия только в модуле Управление сборкой.

Можно использовать конфигурируемое изделие для создания структуры изделия, в которой может быть закупаемый конфигурируемый полуфабрикат. Закупаемый полуфабрикат отпускается под сборочную линию как и любой другой сборочный компонент.

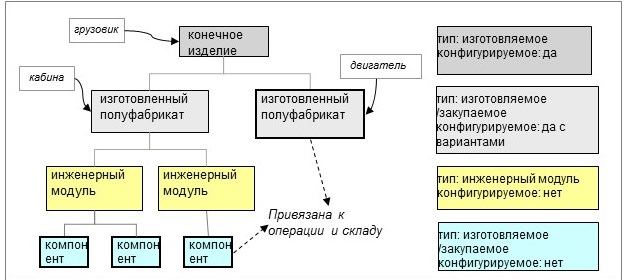

Структура продукта для снабжения конфигурируемыми изделиями в модуле Управление сборкой:
[...]
cabcabin

Моделирование закупаемых компонентов:

  • Моделируйте стандартные закупаемые изделия как часть Инженерного модуля, используя сеанс Типовая спецификация изделия (tiapl2510m000).

  • Моделируйте конфигурируемые закупаемые изделия, используя сеанс Конфигурируемое изделие - Структура (tipcf3100m100) или сеанс Типовые СИ (tipcf3110m000).

Закупаемые изделия должны быть заданы на самом низшем уровне структуры типовой СИ структура, так как нельзя задать СИ для закупаемых изделий в LN.

Чтобы связать свойства с конфигурируемыми изделиями, можно использовать сеанс Свойства продукта по конфигурируемому изделию (tipcf1101m000). Можно связать ограничения со свойствами или со строкой СИ.

Примечание

  • Основное конфигурируемое конечное изделие может быть изготовляемым или типовым, у которого Источник поставки по умолчанию установлен в Сборка. Дочернее изделие может быть конфигурируемым закупаемым изделием.

  • Основное изделие не может быть конфигурируемым закупаемым изделием.

Структура варианта исполнения

В структуре варианта исполнения изготовляемое сборочное конечное изделие может содержать закупаемое конфигурируемое изделие.

Чтобы использовать закупаемые конфигурируемые компоненты, необходимо установить флаг Несколько продаж одной конфигурации в сеансе Параметры Планирования сборки (tiapl0100s000). В результате номер варианта исполнения подставится в спецификациях изделия. Этот номер в спецификациях используется для идентификации варианта исполнения в транзакциях.

Связь между структурой варианта исполнения и Управлением сборкой поддерживается посредством следующих полей в сеансе Структура варианта исполнения (tiapl3110s000):
