Конструкторская СИ для сборочного производства

Вы можете создавать Конструкторские СИ для инженерных модулей.

Создание конструкторской спецификации изделия (СИ) для инженерного модуля:

  1. Запустите сеанс Генерация данных копирования КСИ (многоуровневых) (tiedm1230m000). Сгенерируйте данные копирования КСИ для конструкторской единицы типа Инженерный модуль.

  2. Запустите сеанс Завершение конструкторских данных (tiedm3240m000). Финализируйте данные копирования, которые вы сгенерировали на предыдущем шаге.

Примечание

Изделия типа Изготовляемое или Продукт с источником поставки по умолчанию Сборка производятся в модуле Управление Конструкторскими Данные. Эти изделия рассматриваются как фиктивные подсборки: они не копируются в Управление сборкой или Цеховое управление, и задаются в сеансе Изделия (tcibd0501m000).

Выравнивание

Процесс копирования выравнивает структуру конструкторской спецификации изделия (СИ). Выравнивание означает, что пропускаются все промежуточные фиктивные изделия подсборки/полуфабрикаты. Многоуровневые отношения СИ сокращаются до одноуровневого отношения, с умноженными количествами и комбинированными датами действия.

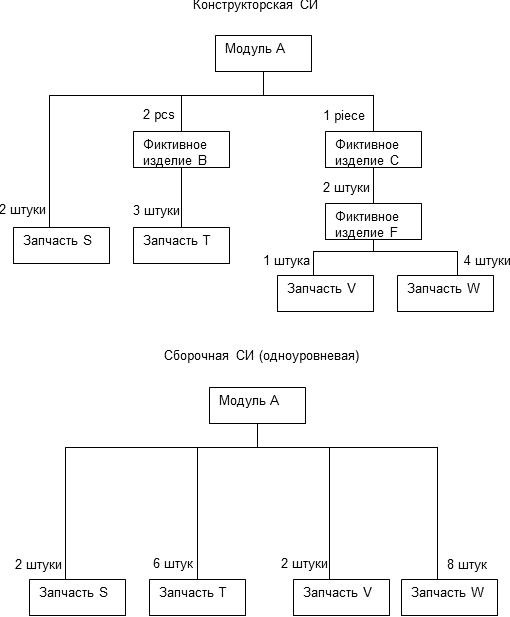

Данный рисунок показывает пример выравнивания:
[...]

Следующие многоуровневые отношения СИ сокращаются до одноуровневого отношения:

  • Модуль А -> Фантом B -> Часть T

    Объединено в Модуль А -> Часть T

  • Модуль А -> Фантом С -> Фантом F -> Часть V

    Объединено в Модуль А -> Часть V

  • Модуль А -> Фантом С -> Фантом F -> Часть W

    Объединено в Модуль А -> Часть W
