Ссылочные указатели и МИС

Можно воспользоваться сеансом Действие МИС (tiedm3120m000) для того, чтобы задать действия для замены, добавления или удаления изделий в КСИ. Если нужно, можете использовать действия МИС для замены, удаления или добавления ссылочных указателей в КСИ. Флагом Действ МИС на Уровне Ссылочн.Указат. в сеансе Действие МИС (tiedm3120m000) определяется, можно ли задать действия МИС для ссылочных указателей.

Флаг Действ МИС на Уровне Ссылочн.Указат.

Если в детальном сеансе Действие МИС (tiedm3120m000) сброшен флаг Действ МИС на Уровне Ссылочн.Указат., нельзя заменять, добавлять или удалять конкретные ссылочные указатели в КСИ. Если ссылочные указатели присутствуют в "старой" КСИ, они оттуда просто передаются в новую КСИ.

Если же в детальном сеансе Действие МИС (tiedm3120m000) установлен флаг Действ МИС на Уровне Ссылочн.Указат., нужно задать действие МИС на уровне ссылочных указателей. Так же, как и для изделий в КСИ, можно задать три типа действий МИС для ссылочных указателей, а именно:

  • Заменить

    МИС типа Заменить служит для замены изделия и/или ссылочного указателя в КСИ другим изделием и/или ссылочным указателем.

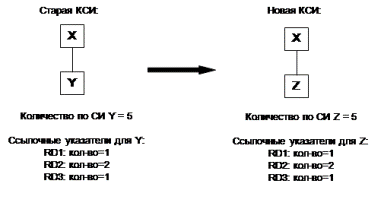

    Пример 1

    • Флаг Действ МИС на Уровне Ссылочн.Указат. сброшен. Обратите внимание, что при выключенном флаге нельзя вводить ссылочные указатели.
    • Старый компонент: Y
    • Старый ссылочный указатель: ---
    • Новый компонент: Z
    • Новый ссылочный указатель: ---

    [...]

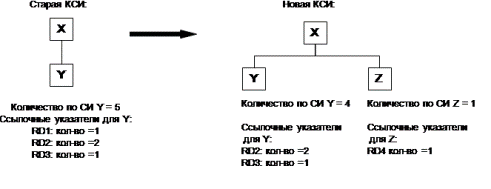

    Пример 2

    • Флаг Действ МИС на Уровне Ссылочн.Указат. установлен. Обратите внимание, что вы должны вводить ссылочные указатели при установленном флаге.
    • Старый компонент: Y
    • Старый ссылочный указатель: RD1
    • Новый компонент: Z
    • Новый ссылочный указатель: RD4

    [...]

    В предыдущих примерах рассмотрены замены, в которых старое количество совпадало с новым. В этом случае поле Тип Замены в сеансе Действие МИС (tiedm3120m000) содержит = (Принятие). Однако возможны и другие типы замены: + (Сложение), / (Деление), * (Умножение) и - (Вычитание). Если тип замены * (Умножение), обработка ссылочных указателей следующая:

    Пример 3

    • Флаг Действ МИС на Уровне Ссылочн.Указат. установлен
    • Тип замены * (Умножение)
    • Старый компонент: Y
    • Старый ссылочный указатель: RD1
    • Новый компонент: Z
    • Новый ссылочный указатель: RD4
    • Количество: 3

    [...]

  • Добавить

    В случае добавления изделие и/или ссылочный указатель добавляется в КСИ.

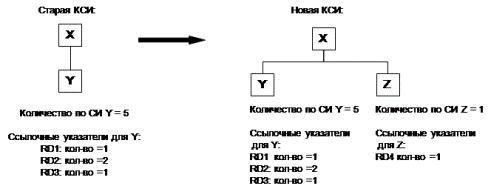

    Пример 4

    • Флаг Действ МИС на Уровне Ссылочн.Указат. установлен
    • Новый компонент: Z
    • Новый ссылочный указатель: RD4
    • Количество: 1

    [...]

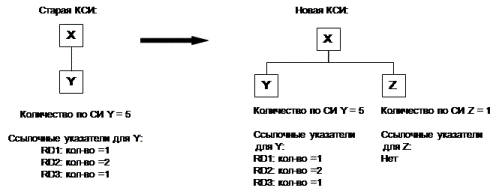

    Пример 5

    • Флаг Действ МИС на Уровне Ссылочн.Указат. сброшен.
    • Новый компонент: Z
    • Новый ссылочный указатель: ---
    • Количество: 1

    [...]

  • Удалить

    В случае удаления изделие и/или ссылочный указатель удаляется из КСИ. Количество не задается.

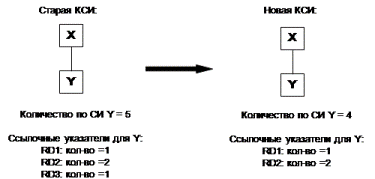

    Пример 6

    • Флаг Действ МИС на Уровне Ссылочн.Указат. установлен
    • Старый компонент: Y
    • Старый ссылочный указатель: RD3

    [...]

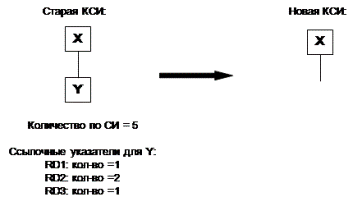

    Пример 7

    • Флаг Действ МИС на Уровне Ссылочн.Указат. сброшен
    • Старый компонент: Y
    • Старый ссылочный указатель: ---

    [...]
