Структура сводной СИ

Следующий пример показывает сводную многоуровневую спецификацию изделия.

Изготовляемое изделие: Велосипед
ИзделиеОписаниеКоличество
BСедло1
CРама1
EСпицы35
FВтулка1



[...]

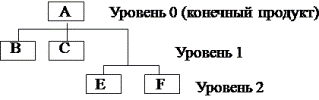

AИзготовляемое изделие Велосипед
BЗакупаемая деталь Седло
CЗакупаемая деталь Рама
EСпицы
FВтулка

В данном примере показаны закупаемые детали, используемые в производстве изготовляемого изделия A (= велосипед). Втулка и спицы используются для изготовления колеса ( фиктивное изделие). Колесо не показано в сводной СИ, поскольку оно состоит из других изделий, являющихся закупаемыми деталями.

Если известны закупаемые детали конечного продукта, можно задать потребности в материалах для изготовления прочих компонентов конечного продукта.

Следующий пример показывает применяемость сводной многоуровневой спецификации изделия.

Изделие: Спица
Изготовляемое ИзделиеОписаниеКоличество
M1Дамский городской велосипед60
M2Дамский тандем60
M3Мужской тандем60
M4Семейный тандем60



Для каждого компонента общее количество суммируется в одну строку. Невозможно увидеть, на каком уровне СИ используется изделие.
