Структура многоуровневой СИ

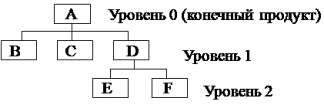

Следующий пример показывает многоуровневую спецификацию изделия.

Изготовляемое изделие: Велосипед
Уровень	Позиция	Изделие	Описание	Количество
1	10 / 1	B	Седло	1
1	20 / 1	C	Рама	1
1	30 / 1	D	Колесо	2
2	10 / 1	E	Спицы	35
2	20 / 1	F	Втулка	1

[...]

A	Изготовляемое изделие Велосипед
B	Закупаемая деталь Седло
C	Закупаемая деталь Рама
D	Изготовляемая деталь Колесо
E	Спицы
F	Втулка

Изготовляемое изделие D (колесо) является фиктивным изделием.

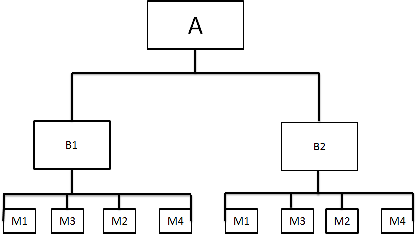

Следующий пример показывает применяемость многоуровневой спецификации изделия.

Изделие: Спица
Уровень изделия	Изготовляемое изделие для спицы	Позиция	Описание	Количество
1	B1	20/1	Переднее колесо	30
.2	M1	30/1	Мужской городской велосипед	60
.2	M2	60/1	Дамский тандем	60
.2	M3	70/1	Мужской тандем	60
.2	M4	60/1	Семейный тандем	60
1	B2	20/1	Заднее колесо	30
.2	M1	30/1	Мужской городской велосипед	60
.2	M2	60/1	Дамский тандем	60
.2	M3	70/1	Мужской тандем	60
.2	M4	60/1	Семейный тандем	60

[...]

А	Закупаемая деталь Спица
B1	Переднее колесо
B2	Заднее колесо
М1	Изготовляемое изделие Городской велосипед
М2	Изготовляемое изделие Дамский тандем
М3	Изготовляемое изделие Мужской тандем
М4	Изготовляемое изделие Семейный тандем
