| Бизнес-документ EDI ГрафикБизнес-документ График описывает обработку EDI-сообщений, которые используются в среде цепочки поставок, использующей графики закупок, чтобы сообщить потребности продающей компании. Графики закупок представляют расписание плановых потребностей и поддерживают долгосрочную закупочную практику, у которой есть частые поставки. Графики закупок используются вместо стандартных заказов на закупку, когда необходим более подробный способ указать даты/времена поставки потребностей в материалах. Графики закупок уникальны для изделия и отправляются контрагенту закупок в виде извещения закупок. Графики закупок LN поддерживает следующие типы графиков закупок: Выталкивающие графики Выталкивающим графиком является список поэтапных потребностей, сгенерированных центральной системой планирования, например, системой LN Планирование предприятия или LN Проект, которые посылаются поставщику. Выталкивающие графики содержат прогноз на более длинный период времени, а также фактические заказы на короткий срок. Выталкивающий график также называется несвязанным графиком. Несвязанным графиком является график, содержащий строки без номера ссылки. Поскольку не существует определенного требования для строки графика, строки несвязанного графика сначала можно сгруппировать (сгруппировать для отправки в одном извещении закупок), а затем вместе заказать, отгрузить и получить. Графики вытягивающие (прогноз) Вытягивающим графиком прогноза является перечень поэтапных потребностей, генерируемый LN Планирование предприятия и отправляемый поставщику. Вытягивающие графики прогноза используются только в целях прогнозирования. Для фактического заказа изделий должен быть сгенерирован график вытягивания (call-off) с тем же самым номером, что и график вытягивания (прогноз). Как и выталкивающий график, график вытягивания (прогноз) является несвязанным графиком. Графики вытягивающие (call-off) Вытягивающим графиком является перечень специфических поэтапных потребностей в закупаемых изделиях, инициированных в модулях Управление сборкой, Цеховое управление или в LN Складирование ( канбан, поэтапная точка заказа). График вытягивающий (call-off) является связанным графиком. Связанным графиком является график, содержащий строки с номерами ссылок. Когда товары отгружают, доставляют и выписывают на них счет-фактуру, номера ссылок используются для связи с поставщиками и другими пакетами LN. Поскольку существует определенная потребность для строки графика, каждая индивидуальная строка графика отдельно заказывается, отгружается и получается.
Извещения по закупке График закупок может быть отправлен посредством следующих извещений по закупке: График поставок График, согласно которому обеспечивается прогнозируемая информация о времени отгрузки, поставки и количествах. В общем случае график поставок можно рассматривать как запланированную поставку. Однако для выталкивающих графиков график поставок может также включать реальный заказ. В этом случае график называется графиком поставок с возможностями отгрузки. График поставки может содержать графики выталкивающие или графики вытягивающие (call-off). График отгрузок График, по которому предоставляется детальная информация о времени отгрузки или доставки, а также количестве. График отгрузки облегчает управление точно во время (JIT). График отгрузки может содержать графики выталкивающие или графики вытягивающие (call-off). График очерёдности отгрузки Графики очередности отгрузки являются приложением к графику поставок или графику отгрузок, содержащим точную информацию по производству или поставке потребностей. Такой график включает в себя очерёдность производства или поставки, а также заказ, место и время разгрузки после отгрузки. График очерёдности отгрузки может содержать только графики вытягивающие (call-off).

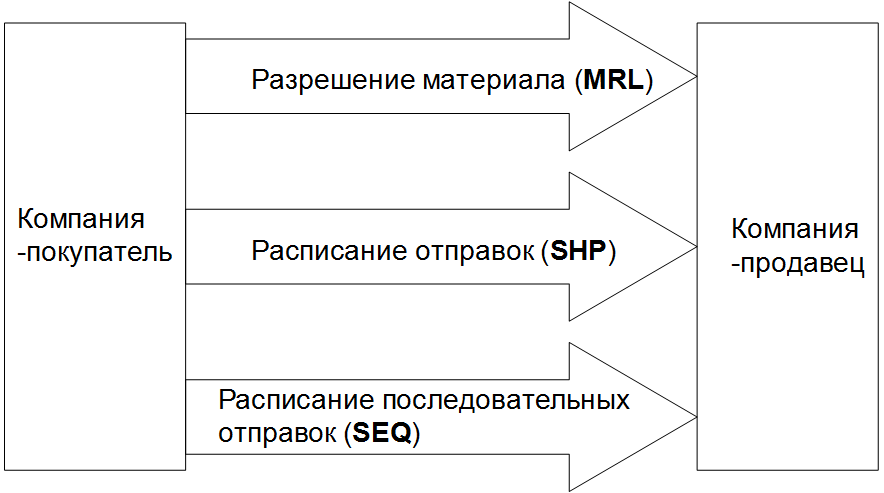

В результате бизнес-документ График содержит следующие EDI-сообщения: ![[...]](../images/business_document_schedule.gif) EDI-сообщения и графики закупок Если установлен флаг Прямая подгот. ЕDI сообщений в сеансе Логистические данные строки контракта на закупку (tdpur3102m000) или сеансе Изделия - Контрагент по закупкам (tdipu0110m000), LN автоматически подготавливает EDI-сообщения, когда извещение по закупке получает статус Запланировано в сеансе Извещение по закупкам (tdpur3120m000). Используйте сеанс Прямая сетевая коммуникация (ecedi7205m000) для генерирования исходящего сообщения. Отчет перечислит сообщения, которые были сгенерированы. Исходящие сообщения для внешнего контрагента EDI сохраняются в каталоге appl_from для извлечения программным обеспечением преобразования. Для информации о типах извещений, типах потребностей и соответствующих EDI-сообщениях, обратитесь к Извещения по закупке. Подготовка EDI-сообщений для выталкивающих графиков в извещении по закупке - Создайте заголовок графика закупок в сеансе Графики закупок (tdpur3110m000) и строки графика закупок в сеансе Строки графика закупок (tdpur3111m000).
- Создайте строку извещения по закупке в сеансе Генерировать строки извещения (tdpur3222m000).
- Утвердите строку извещения по закупке в сеансе Утвердить строки извещения (tdpur3222m100).
- Напечатайте извещение по закупке в сеансе Печать извещений по закупкам (tdpur3422m000) с установленными флагами Финал.отчет и Подготовка EDI-сообщ.
Подготовка EDI-сообщений для вытягивающих графиков прогноза Вытягивающие графики прогноза могут быть сгенерированы только из сеанса Генерация позаказного планирования (cprrp1210m000) в Планирование предприятия и не могут быть созданы вручную. На основе параметров и триггеров выполняются следующие шаги для автоматической подготовки EDI-сообщений для вытягивающих графиков: - Заголовок графика закупок генерируется в сеансе Графики закупок (tdpur3110m000), а строки графика закупок генерируются в сеансе Строки графика закупок (tdpur3111m000).
- Извещение по закупке генерируется в сеансе Генерировать строки извещения (tdpur3222m000).
- Извещение по закупке утверждается в сеансе Утвердить строки извещения (tdpur3222m100).
- Извещение по закупке печатается в сеансе Печать извещений по закупкам (tdpur3422m000).
Подготовка EDI-сообщений для вытягивающих графиков (call-off) Вытягивающий график (call-off) может быть сгенерирован только из Управление сборкой посредством сеанса Передача сообщений поставки сборочного компонента (tiasc8220m000), или из Складирование посредством сеансов Генерировать заказы (KANBAN) (whinh2200m000) и Генерировать заказы (TPOP) (whinh2201m000). Вытягивающий график (call-off) не может быть создан вручную. На основе параметров и триггеров выполняются следующие шаги для автоматической подготовки EDI-сообщений для вытягивающих графиков: - Заголовок графика закупок генерируется в сеансе Графики закупок (tdpur3110m000). Если вытягивающему графику (call-off) предшествовал вытягивающий график прогноза, LN ищет соответствующий вытягивающий график прогноза в сеансе Графики закупок (tdpur3110m000). Если найден, то LN создаёт график вытягивающий (call-off) с тем же самым номером графика, что и график вытягивающий (прогноз). Если данные прогноза не генерировались, вытягивающий график (call-off), сгенерированный в сеансе Графики закупок (tdpur3110m000), не имеет соответствующего вытягивающего графика прогноза.
- Строки графика генерируются в сеансе Строки графика закупок (tdpur3111m000). Если тип извещения, связанного с вытягивающим графиком (call-off) - Граф. очерёдности отгрузки, строка графика для каждого call-off генерируется в сеансе Строки графика закупок (tdpur3111m000), но детали очередности для отдельного call off, такие как номер VIN, рабочая зона на линии и т.д., хранятся в сеансе Данные последовательности отгрузки (tdpur3517m000).
- Извещение по закупке генерируется со статусом Запланировано в сеансе Извещение по закупкам (tdpur3120m000). При каждой генерации строки графика, LN генерирует запись детали строки извещения в сеансе Строка извещения по закупкам - Детали (tdpur3522m000). Такая запись обладает взаимно-однозначным соответствием со строкой графика.
Если график - график последовательности отгрузки, применяется следующее. - Создаётся только заголовок извещения по закупке. Не создаются ни строки извещения по закупке, ни записи детали строки извещения по закупке. Следовательно, в графике очерёдности отгрузки требуются изделия для комбинации номера транспортного средства (НТС), рабочей зоны на линии и сборочного комплекта. Для этого существует связь между заголовком извещения в сеансе Извещение по закупкам (tdpur3120m000) и строками извещения в сеансе Строки извещения закупок - Данные очередности отгрузки (tdpur3523m000).
- В зависимости от установки флага Генерировать извещение по ТС в сеансе Извещение по закупкам (tdpur3120m000) извещение создаётся либо по изделию, либо по транспортному средству.
- Извещение по закупке печатается в сеансе Печать извещений по закупкам (tdpur3422m000).
Обработка EDI-сообщений Вы можете использовать сеанс Прямая сетевая коммуникация (ecedi7205m000) для получения нового извещения клиента или обновления существующего извещения. Когда вы получаете новый График поставок (MRL), График отгрузок (SHP), График очередности отгрузки (SEQ) или Заборный лист (PUS), извещение по продажам и соответствующий график(и) создается в модуле Продажи. В зависимости от типа извещения, обновление существующего извещения по продажам приводит к новой редакции и соответствующему графику(ам), либо к обновленным извещению по продаже/графафику продаж. В результате следующая информация автоматически создается, когда обрабатываются EDI-сообщения: - Извещение по продажам с первым номером редакции в сеансе Обзор извещений продаж (tdsls3512m000). Если новое EDI-сообщение получено для существующего извещения по продажам, создается редакция извещения продаж с номером редакции два и т.д.
- Строки извещений по продажам в сеансе Строки извещения продаж (tdsls3508m000).
- Детали позиции извещения по продажам в сеансе Детали строки извещения продаж (tdsls3515m000) для связанных графиков типа График отгрузки. Если вы получаете обновление связанного графика отгрузок, LN не создает новый номер редакции графика продаж. Вместо этот обновляется график продаж. Если обновление поступает для строки графика продаж, также обновляется и строка графика продаж. Чтобы иметь возможность отслеживать обновления, система LN записывает обновления строк графика продаж в качестве редакций в сеансе Детали строки извещения продаж (tdsls3515m000). В результате детали позиции извещения продаж ссылаются на строку графика продаж.
- Строки извещения по продажам для заборных листов в сеансе Строки извещения продаж - Заборный лист (tdsls3109m000), если график имеет тип Заборный лист.
- Детали строк извещения по продажам для заборных листов в сеансе Детали строки извещения продаж - Заборный лист (tdsls3116m100), если график имеет тип Заборный лист.
- График продаж с номером редакции графика продаж один в сеансе Графики продаж (tdsls3111m000). Если новые потребности получены для существующего графика продаж, и используются редакции графиков продаж, создается редакция графика продаж с редакцией номер два и т.д. Предыдущая редакция графика продаж и ее потребности больше не действуют, если новая редакции графика продаж утверждена.
- Строки графика продаж в сеансе Строки графика продаж (tdsls3107m000).
- Информация очередности отгрузки в сеансе Последовательность отгрузки (whinh4520m000) и редакции деталей очередности отгрузки в сеансе Информация о последовательности отгрузки (tdsls3517m000), при условии, что график является связанным и типа График очередности отгрузки.
Как и в случае всех входящих EDI-сообщений, генерируется отчет Комментарии в скопированных сообщениях. Этот отчет показывает номер извещения продаж и соответствующие строки, добавленные вместе со связанными комментариями. Примечание Заборный лист (PUS) поддерживается только входящей стороной (компанией продаж), а не исходящей стороной (компанией закупок). Когда компания закупок публикует график доставки, компания-продавец может определить, что входящий график доставки должен быть получен в качестве заборного листа (PUS). Следовательно, график доставки EDI (например, X12 862) преобразуется в сообщение PUS. | |
