Структуры изделия

Спецификация изделия (tibom1110m000)

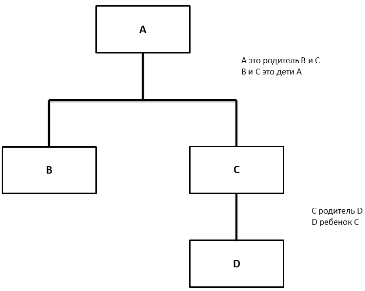

Для производственного планирования Планирование предприятия и Цеховое управление для этих изделий используют структуру изделия и маршрут. Структура изделия, которая также называется спецификацией изделия (СИ), описывает отношения между изделиями в производственной среде. Изделия, которые связаны друг с другом имеют отношения родитель-потомок:

[...]

Каждое отношение родитель-потомок имеет определенные характеристики, которые задаются в строке СИ, например, процент отходов, количество отходов и чистое количество.

Планирование предприятия использует спецификацию изделия для нескольких целей:

  • Разузлование материалов при планировании заказов
  • Генерация спецификации изделия для заказных изделий (заказных изделий, производных от стандартных изделий) (изготовление на заказ (MTO).
  • СИ является основой для генерирования Спецификации критических материалов (СКМт). Планирование предприятия использует СКМт для разузлования материалов для основного планирования и для проверок доступного к обещанию (ДКО) на всем горизонте планирования.
Изделие - Маршруты (tirou1101m000)

Изделие может иметь маршрут, а маршрут может иметь одну или более операций маршрута. Каждая операция описывается шаг процесса на конкретном рабочем центре.

[...]

Операция определяет времена обработки и ожидания, а также такие вещи, как брак и выход. Планирование предприятия использует маршрут для выполнения следующего:

  • Генерирования операций запланированных производственных заказов. Все операции совместно определяют даты начала и окончания запланированного заказа.
  • Генерирования проектного маршрута.
  • В качестве основы для Спецификации критических мощностей (СКМщ). СКМщ используется для основного планирования и проверок возможного к обещанию (ВКО) для ресурсов. СКМщ также используется для проверки ВКО в горизонте позаказного планирования.

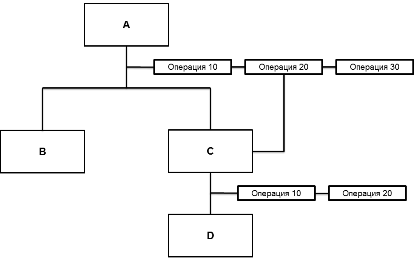

В приведенном выше примере изделие A имеет маршрут из 3 операций.

Операция 10 - это первая операция, а 30 - последняя операция.

Изделие C имеет две операции.

Примечание

Материалы всегда планировали к началу маршрута за исключением случаев, когда в строке СИ определено, что материал должен быть доступен к конкретной операции маршрута, например, C связано с операцией 20.

Эта связь задается в поле Операция строки СИ.

Если поле Операция не заполнено, материал планируется к началу маршрута, которое является началом операции 10.

Строка СИ - взаимосвязи материал-маршрут (tibom0140m000)

Взаимосвязь материал-маршрут является дополнением концепции Операция-в-строке-СИ. Связь между материалом и операцией зависит от выбора (объемно-зависимого) маршрута.

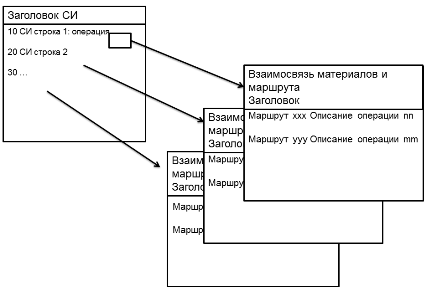

Снимок экрана ниже показывает отношение материал-маршрут для строки СИ. Заголовок определяет изделие и позицию строки СИ в спецификации изделия. Каждая строка (запись) определяет взаимосвязь изделия строки СИ (компонента) с операцией для каждого конкретного маршрута.

С помощью этой взаимосвязи можно связать строки СИ с операцией указанного маршрута.

[...]
Пример

С помощью этой взаимосвязи можно сказать: эта строка СИ требуется к началу операции 20, когда заказ планируется по маршруту 001 и к началу операции 40, когда заказ планируется по маршруту 002.

Эта концепция поддерживается модулем Цеховое управление (SFC), но не поддерживается в Планирование предприятия. Как следствие, эта функциональность не работает для запланированных заказов. Эта возможность доступна только для вручную введенных производственных заказов.

Это не вызовет проблемы, если:

  • Взаимосвязи материал-маршрут не заданы.
  • Взаимосвязи материал-маршрут заданы, но в строке СИ указана операция, это означает, что связь материал-маршрут отвергается.
  • Взаимосвязи материал-маршрут заданы, но вы допускаете прибытие материалов раньше, чем это необходимо. Материалы никогда не будут опаздывать, они могут быть только слишком рано.
