Создание редакций с использованием функции «Расширить» (пример)

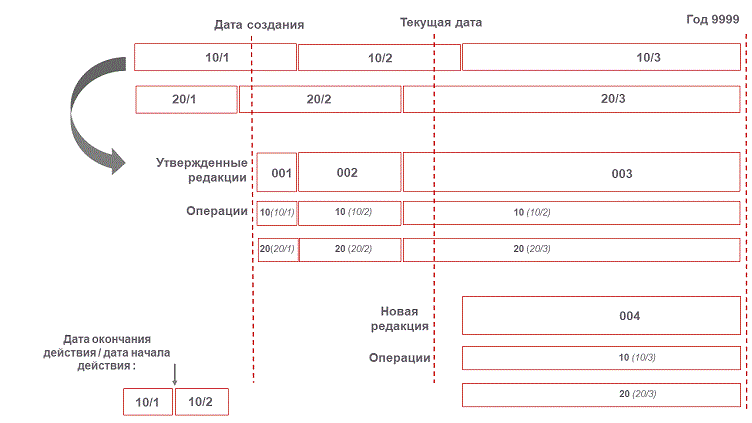

На этой диаграмме показаны старые последовательности операций и редакции, а также операции, созданные на их основе с использованием параметра Расширенная в сеансе Создание технологич. маршрутов цеха (tirou4200m100) или Генерация производственной и цеховой СИ (tibom3200m400).

На диаграмме две верхних полоски представляют последовательности операций. Следующие полоски показывают полученные в результате редакции и операции.

Дата, указанная в поле Создать с — это дата вступления в силу первой редакции, 001.

На диаграмме дата окончания действия последовательности операций совпадает с датой начала действия следующей последовательности операций. Следовательно, дата окончания действия последовательности 10/1 совпадает с датой начала действия последовательности 10/2.

В связи с этим одна редакция создается для даты окончания действия последовательности 10/1 и даты начала действия последовательности 10/2, другая редакция — для даты окончания действия последовательности 20/2 и даты начала действия последовательности 20/3 и так далее.

Первая редакция имеет номер 001. Дата начала действия первой редакции равна дате, указанной в поле Создать с. Редакция 001 заканчивается там, где начинается следующая редакция, 002. Дата начала действия редакции 003 приходится на дату окончания действия редакции 002.

Редакция 004 частично идет параллельно с редакцией 003. Это связано с тем, что редакция 004 еще не утверждена. Когда редакции 004 присваивается статус Утверждено, дата начала действия редакции 004 совпадает с окончанием действия редакции 003.

Как правило, в качестве даты окончания действия последней спецификации изделия или последовательности операций указывается максимальное значение 12/31/9999.

Поскольку каждый маршрут имеет две операции, 10 и 20, у каждой новой редакции две операции.
