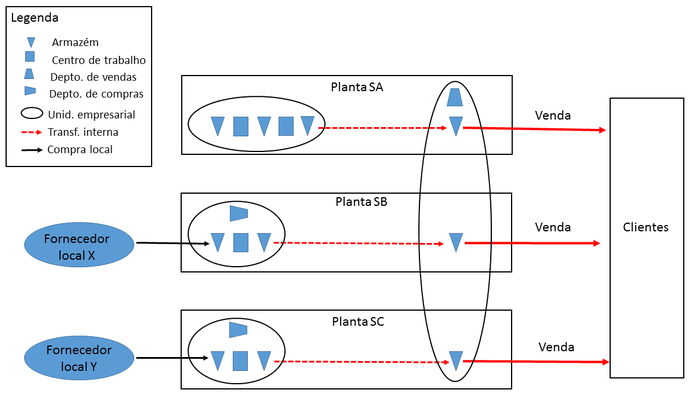

Exemplo de multiplanta - modelo empresarial do LN para fabricante de aeronaveO fabricante da aeronave é modelado usando os vários blocos de construção da Gestão de modelagem empresarial disponíveis no LN. Companhias O fabricante da aeronave é modelado como uma companhia logística e uma companhia financeira correspondente. O fabricante é modelado como uma companhia logística. Isso acontece porque, no LN, a companhia logística é usada para manter dados transacionais de toda a empresa e dados mestre de logística e comerciais. Como os relatórios financeiros são realizados de forma centralizada, e todas as partes da organização compõem uma entidade legal, uma companhia financeira também é definida para o fabricante da aeronave. Este diagrama exibe as unidades empresariais, plantas, departamentos e armazéns envolvidos na logística, produção e fluxos financeiros do fabricante de aeronave: Unidades empresariais Para refletir o fluxo financeiro do fabricante da aeronave, cada unidade de produção é modelada como uma unidade empresarial. A unidade de produção A é modelada como a unidade empresarial EUA; B é modelada como a unidade empresarial EUB; e C como EUC. A unidade de venda S é modelada como a unidade empresarial EUS. A unidade empresarial EUA inclui todas as instalações, como armazéns e centros de trabalho, envolvidas na produção das máscaras de oxigênio e do Eagle Long Range. Ela não inclui os armazéns de mercadorias finalizadas, de onde a aeronave concluída é enviada aos clientes. A unidade empresarial EUB inclui estas entidades:
A unidade empresarial EUC inclui estas entidades:
A unidade empresarial EUS inclui estas entidades:
No LN, uma unidade empresarial representa uma parte de uma organização que é responsável por seu próprio gerenciamento financeiro. Ela reflete, assim, o fluxo financeiro de uma unidade de negócios. Além disso, os custos padrão são definidos pela unidade empresarial. Cada unidade de produção e de venda deve ser definida como unidades empresariais separadas. Isso acontece porque o fabricante da aeronave realiza a contabilidade de gestão no nível da unidade, e os custos padrão são diferentes em cada unidade de produção e de venda. Plantas Para refletir o fluxo logístico e de produção do fabricante da aeronave, estas plantas são definidas:
As plantas foram modeladas para que você defina estes dados:
Configurações de subentidade de planta As plantas exigem estas configurações de subentidade:
Armazéns Os armazéns normais, de chão de fábrica, de inspeção e de mercadorias finalizadas de cada unidade de produção são definidos como armazéns no LN e vinculados à planta em que estão localizados. Exceto pelos de mercadorias finalizadas, os armazéns de cada planta também são vinculados à unidade empresarial definida para a unidade de produção. Os armazéns de mercadorias finalizadas de cada planta são vinculados à unidade empresarial EUS por estes motivos:
Para definir o preço de comércio entre companhias para cada unidade de produção e unidade de venda S, é necessário configurar estas relações de comércio entre companhias:
Assim, os armazéns de mercadorias finalizadas estão vinculados à planta da unidade de produção a que pertencem e à unidade empresarial da unidade de vendas. Dessa forma, os dados logísticos da planta, como lead times e a transportadora, e os custos padrão da unidade empresarial se aplicam aos armazéns de mercadorias finalizadas. Departamentos
O departamento de venda da unidade de venda S é definido como o departamento de vendas SO. Isso acontece porque os dados comerciais como preço de venda e informações da ordem de venda são definidos nos departamentos de venda no LN. O departamento de vendas SO está vinculado à unidade empresarial EUS, pois a contabilidade de gestão é realizada no nível da unidade. Além disso, também pertence à unidade de venda S. O departamento de vendas está vinculado à planta SA para indicar que o departamento de vendas está localizado nela. O departamento de compras PB está vinculado à planta SB porque ele está localizado nela, e o preço de compra das máscaras de oxigênio é definido no nível da planta no LN. O departamento de compras PB está vinculado à unidade empresarial EUB, pois o fabricante da aeronave realiza a contabilidade de gestão no nível da unidade. Além disso, as transações financeiras envolvidas na compra das máscaras de oxigênio na unidade de produção B devem ser registradas na companhia financeira, que é vinculada à unidade empresarial EUB. De forma semelhante, o departamento de compras PC está vinculado à planta SC e à unidade empresarial EUC. Centros de trabalho Os centros de trabalho e as áreas de produção de cada unidade de produção são definidos como departamentos do tipo centro de trabalho no LN e vinculados à planta definida para a unidade de produção. Agrupamentos de planejamento Como cada planta executa o próprio planejamento de produção, um agrupamento de planejamento separado é definido para cada planta. Para a planta SA, o agrupamento de planejamento PLA é definido. Para as plantas SB e SC, os agrupamentos de planejamento PLB e PLC, respectivamente, são definidos.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![[...]](../images/tr_multisite_example_company_structure.png)
