Wybór linii montażowej – parametr Zależne od konfiguracji

Podzbioru linii dostawy można użyć do montażu pozycji głównej lub wyrobu. W praktyce możliwe jest wykluczenie linii dostawy, które nie są używane, ze struktury sieci linii montażowej. Trasę montażu skonfigurowanego wyrobu można poprowadzić przez podzbiór linii montażowych, które są częścią większej podstawowej struktury linii montażowej. Technologia opiera się na strukturze produktu skonfigurowanej pozycji głównej lub wyrobu.

W scenariuszu, w którym skonfigurowana pozycja końcowa może używać jednego z dwóch możliwych podzespołów dostarczonych przez różne linie dostawy, wybierana jest odpowiednia trasa lub linia dostawy na podstawie struktury produktu skonfigurowanej pozycji głównej lub wyrobu.

Uwaga

Operacje i materiał połączone z wybranym podzbiorem linii montażowych są uwzględnione w danych zlecenia montażu. Operacje i materiał, które są połączone z wykluczonymi liniami montażowymi, nie są uwzględnione w danych zlecenia montażu.

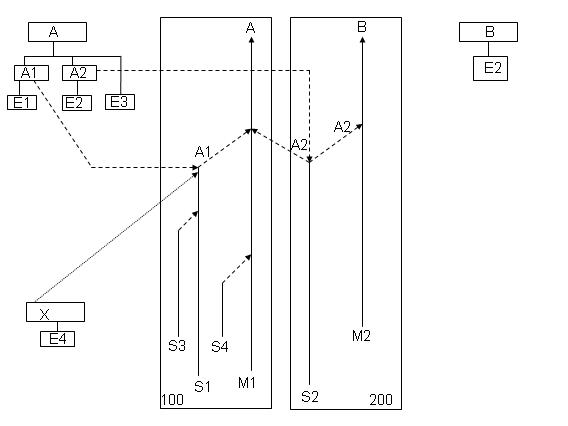

Przykład

A	Pozycja A, która może zawierać albo pozycję A1, albo pozycję A2, wyprodukowana w M1
A1	Pozycja A1 wyprodukowana przez linię S1
A2	Pozycja A2 wyprodukowana przez linię S2
E1	Moduł konstruktorski numer jeden
E2	Moduł konstruktorski numer dwa
E3	Moduł konstruktorski numer trzy
M1	Linia główna numer jeden
S4	Linia dostawy dla linii głównej M1
S1	Linia dostawy, która dostarcza pozycję opcjonalną A1 do linii głównej M1
S3	Linia dostawy dla S1
X	Pozycja X jest częścią zamienną, także wyprodukowaną przez linię S1
E4	Moduł konstruktorski numer cztery odnoszący się do pozycji X
100	Numer firmy 100
S2	Linia dostawy, która dostarcza pozycję opcjonalną A2 do linii głównej M1 i M2
M2	Linia główna numer dwa
200	Numer firmy 200
B	Pozycja B, która zawiera A2, wyprodukowana w M2

W tym przykładzie, w oparciu o podstawową strukturę produktu, podczas konfiguracji pozycji A, albo pozycja A1, albo pozycja A2 może stać się częścią struktury produktu dla pozycji A. Nie jest możliwe uwzględnienie ich obu (pozycji A1 i pozycji A2) w obrębie wariantu produktu dla pozycji A. Oznacza to, że albo linia dostawy S1 (ze wszystkimi jej liniami dostawy niższego poziomu), albo linia dostawy S2 (ze wszystkimi jej liniami dostawy niższego poziomu) może stać się częścią danych zlecenia montażu dla pozycji konfigurowanej A.

Dla montażu pozycji B lub pozycji X nie jest wymagany żaden wybór linii dostawy, ponieważ ich podstawowa struktura produktu wskazuje na ustalony model linii montażowej. Dlatego niezależnie od konfiguracji pozycji B lub pozycji X, wszystkie linie montażowe struktury montażowej są uwzględniane i używane przy produkcji pozycji B lub pozycji X.

Uwaga

Pozycja B nie jest częścią podstawowej struktury produktu pozycji A. Podobnie, pozycja A nie jest częścią podstawowej struktury produktu pozycji B.
Pozycja X nie należy do podstawowej struktury produktu ani pozycji A, ani pozycji B. Podobnie, ani pozycja A, ani pozycja B nie należy do podstawowej struktury produktu pozycji X

Modelowanie linii montażowej

Odpowiednia linia dostawy jest wybierana przez system w oparciu o strukturę produktu skonfigurowanego wyrobu. W podanym przykładzie skonfigurowana pozycja końcowa A może zawierać albo pozycję A1, albo pozycję A2, co oznacza, że może zostać wybrana linia dostawy S1 lub S2.

Ważne

Linia dostawy może być wybrana tylko jeżeli w sesji Linie montażowe (tiasl1530m000) zaznaczono pole wyboru Zależne od konfiguracji.

Uwaga

Kiedy linia montażowa jest taśmą w modelu montażowym, parametr Zależne od konfiguracji nie jest uwzględniany, ponieważ taśma nigdy nie może być wykluczona z danych zlecenia montażu.

Ważne

Jeżeli parametr Zależne od konfiguracji zostanie zmodyfikowany dla linii montażowej, która ma status Aktualizowane, to status linii nie zostanie ponownie ustawiony na Zmodyfikowane, a w istniejących zleceniach montażu nie zostaną wprowadzone żadne zmiany. Zmiana parametru wpływa na generowanie struktury linii montażowej dla zmodyfikowanych lub nowo utworzonych wariantów produktu lub struktur produktu.

Poniżej przedstawiono ustawienia parametru Zależne od konfiguracji w odniesieniu do linii dostawy pozycji A w przykładzie:

Linia montażowa	Ustawienie Zależne od konfiguracji
M1	Nie (taśma dla konfigurowalnej pozycji A)
M2	Nie (taśma dla konfigurowalnej pozycji B)
S1	Tak (linią opcjonalną dla pozycji A jest linia S1) (dla pozycji X – jej taśma; nie może zostać wykluczona)
S2	Tak (linią opcjonalną dla pozycji A jest linia S2) (dla pozycji B – jej linia stała; nie może zostać wykluczona)
S3	Nie (zależne od S1; jeżeli S1 jest uwzględniona lub wykluczona, S3 również jest automatycznie odpowiednio uwzględniona lub wykluczona)
S4	Nie (linia stała dla konfigurowalnej pozycji A)

Struktura produktu i linia dostawy

Jako część definicji struktury produktu, wykluczenie linii montażowej opiera się nie tylko na parametrze Zależne od konfiguracji, ale także na następujących czynnikach:

Musi być zdefiniowana relacja pomiędzy pozycją zmontowaną w linii dostawy a linią dostawy.
Pozycja zmontowana w linii dostawy musi być zdefiniowana w podstawowej strukturze produktu dla zmontowanego wyrobu.

Uwaga

Sesji Pozycja konfigurowalna - linia montażowa (tiapl2500m000) można użyć do zdefiniowania relacji pomiędzy pozycją zmontowaną w linii dostawy a linią dostawy.

Dla podstawowej struktury produktu konfigurowalnej pozycji A w tym przykładzie muszą zostać zdefiniowane następujące relacje:

Pozycja konfigurowalna	Linia montażowa
Pozycja A	M1
Pozycja A1	S1
Pozycja A2	S2

W tym przykładzie, mimo że wybór linii dostawy nie ma zastosowania dla pozycji konfigurowalnych B i X, muszą zostać zdefiniowane poniższe relacje w celu poprawnego określenia danych zlecenia montażu dla tych pozycji:

Pozycja konfigurowalna	Linia montażowa
Pozycja B	M2
Pozycja X	S1
