BOM konstrukcyjne dla produkcji montażowej

Dla modułów konstrukcyjnych można tworzyć BOM konstrukcyjne.

Aby utworzyć BOM konstrukcyjne dla modułów konstrukcyjnych:

  1. Uruchom sesję Tworzenie danych kopiowania EBOM (wielopoziomowego) (tiedm1230m000). Wygeneruj kopię danych dla EBOM dla pozycji konstrukcyjnej typu Moduł konstrukcyjny.

  2. Uruchom sesję Finalizowanie danych konstrukcyjnych (tiedm3240m000). Zakończ kopiowanie danych wygenerowanych w poprzednim kroku.

Uwaga

Pozycje typu Produkowana lub Produkt o domyślnym źródle dostaw o wartości Montaż są produkowane w module Zarządzanie danymi konstrukcyjnymi. Pozycje są uznawane za podzespoły fantomowe. Nie są one kopiowane do modułu Montaż – realizacja, ani do modułu Produkcja gniazdowa i nie są definiowane w sesji Pozycje (tcibd0501m000).

Grupowanie

Proces kopiowania grupuje strukturę BOM konstrukcyjnego. Grupowanie oznacza, że pomijane są wszystkie pośrednie podzespoły fantomowe. Powiązania wielopoziomowego BOM są redukowane do powiązania jednopoziomowego z pomnożonymi ilościami i połączonymi datami obowiązywania.

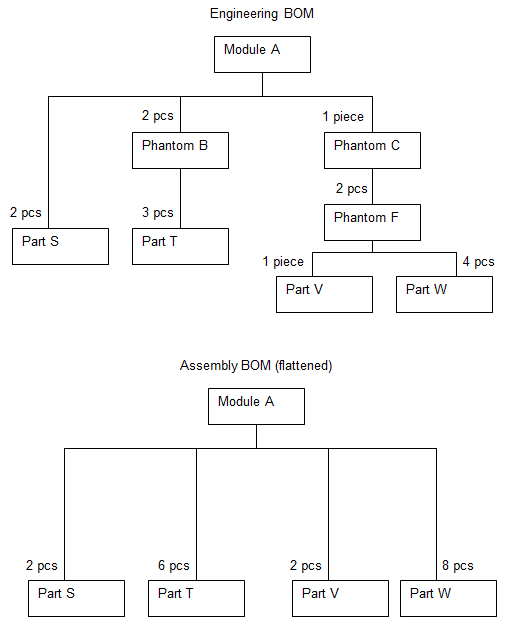

Poniższa grafika ukazuje przykład grupowania:

[...]

Do powiązania jednopoziomowego redukowane są następujące powiązania wielopoziomowego BOM:

  • Moduł A -> Fantom B -> Część T

    Połączony z modułem A -> Część T

  • Moduł A -> Fantom C -> Fantom F -> Część V

    Połączony z modułem A -> Część V

  • Moduł A -> Fantom C -> Fantom F -> Część W

    Połączony z modułem A -> Część W
