Tworzenie wersji za pomocą opcji rozszerzenia – przykład

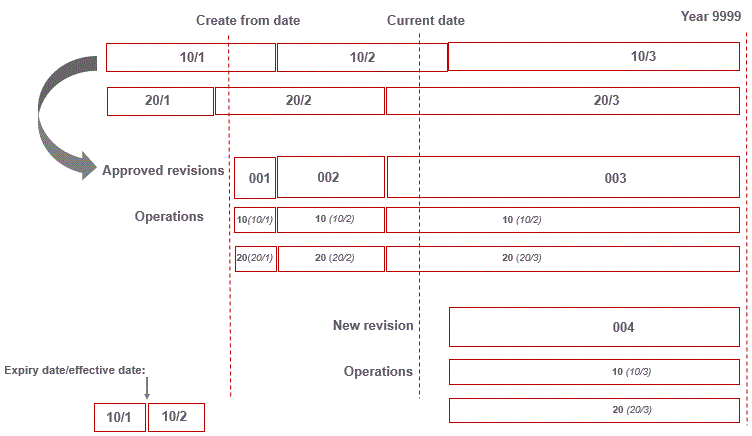

Poniższy diagram przedstawia poprzednie sekwencje operacji oraz wersje i operacje utworzone na ich podstawie przy użyciu opcji Rozszerzone w sesji Generowanie technologii gniazda (tirou4200m100) lub Generowanie BOM produkcyjnych i produkcji gniazdowej (tibom3200m400).

Dwa pierwsze słupki na diagramie wskazują sekwencje operacji. Kolejne słupki wskazują powstałe wersje i operacje.

Data określona w polu Utwórz z jest datą obowiązywania pierwszej wersji, 001.

Na diagramie data ważności sekwencji operacji jest taka sama jak data obowiązywania następnej sekwencji operacji. W rezultacie data ważności 10/1 jest identyczna jak data obowiązywania 10/2.

W rezultacie jedna wersja jest tworzona dla daty ważności 10/1 i daty obowiązywania 10/2, kolejna wersja dla daty ważności 20/2 i daty obowiązywania 20/3 itd.

Pierwsza wersja to 001. Data obowiązywania pierwszej wersji jest tożsama z datą określoną w polu Utwórz z. Wersja 001 kończy się tam, gdzie zaczyna się kolejna wersja, 002. Data obowiązywania wersji 003 wskazuje wygaśnięcie 002.

Wersja 004 jest częściowo przystająca do 003. Przyczyną tego jest fakt, że wersji 004 jeszcze nie zatwierdzono. Kiedy 004 otrzyma status Zatwierdzone, data obowiązywania 004 będzie wskazywać wygaśnięcie wersji 003.

Zazwyczaj data ważności ostatniego BOM lub sekwencji operacji jest ustawiana na maksimum. tj. 12/31/9999.

Jako że każda technologia ma dwie operacje, 10 i 20, nowe wersje mają dwie operacje.
