Exemple multisite - Modèle d'entreprise LN du constructeur d'avion

Le constructeur aéronautique est modélisé à l’aide des divers blocs de construction du module Gestion des modèles d'entreprise disponibles dans LN.

Sociétés

Le fabricant de l'avion est modélisé en tant que société logistique liée à la société financière correspondante.

Le constructeur est modélisé en tant que société logistique car, dans LN, une société logistique est employée pour gérer les données transactionnelles ainsi que les données de base logistiques et commerciales à l'échelle de l'entreprise.

Comme le reporting financier est centralisé et que tous les éléments de l'organisation font partie d'une même entité juridique, une société financière est également définie pour le constructeur.

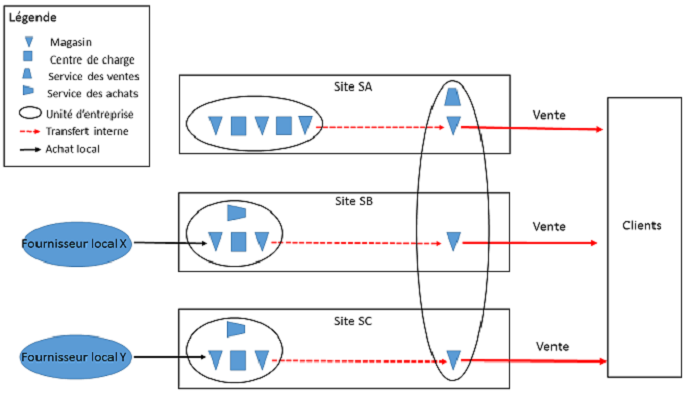

Ce diagramme affiche les unités d'entreprise, les sites, les services et les magasins impliqués dans la logistique, la fabrication et les flux financiers du constructeur :

[...]

Unités d'entreprise

Pour refléter le flux financier du constructeur aéronautique, chaque unité de fabrication est modélisée comme unité d'entreprise. L'unité de fabrication A est modélisée en tant qu'unité d'entreprise EUA, l'unité de fabrication B est modélisée en tant qu'unité d'entreprise EUB et l'unité de fabrication C est modélisée en tant qu'unité d'entreprise EUC.

L'unité de vente S est modélisée en tant qu'unité d'entreprise EUS.

L'unité d'entreprise EUA inclut tous les établissements, tels que les magasins et les centres de charge, impliqués dans la fabrication des masques à oxygène et de l'Eagle Long Range. Elle n'inclut pas les magasins de produits finis à partir desquels l'avion achevé est expédié aux clients.

L'unité d'entreprise EUB comprend les entités suivantes :

  • Les magasins et la salle de fabrication impliqués dans la fabrication de l'Eagle Midrange, à l'exception des magasins de produits finis, depuis lesquels l'avion achevé est expédié aux clients.
  • Les magasins impliqués dans la réception et l'envoi en production des masques d'oxygène achetés.
  • Le service des achats responsable de l'achat local des masques à oxygène dans l'unité de fabrication B.

L'unité d'entreprise EUC comprend les entités suivantes :

  • Les magasins et la salle de fabrication impliqués dans la fabrication du Buzzard Pro, à l'exception des magasins de produits finis, depuis lesquels l'avion terminé est expédié aux clients.
  • Les magasins concernés par la réception et l'envoi en production des masques d'oxygène achetés
  • Le service des achats responsable de l'achat local des masques à oxygène dans l'unité de fabrication C.

L'unité d'entreprise EUS comprend les entités suivantes :

  • Le service des ventes qui gère la vente des avions fabriqués dans chaque unité de fabrication.
  • Les magasins de produits finis, à partir desquels les avions produits dans les unités de fabrication A, B et C sont expédiés aux clients.

    Ce tableau affiche les sites où se trouvent les magasins de produits finis pour chaque type d'avion :

    Type d'avionSite
    Eagle Long RangeSA
    Eagle MidrangeSB
    Buzzard ProSC



Dans LN, une unité d'entreprise représente une partie d'une organisation responsable de sa propre gestion financière. Une unité d'entreprise reflète donc le flux financier d'une unité commerciale. De plus, les coûts standard sont définis par unité d'entreprise.

Chaque unité de fabrication, ainsi que l'unité de vente, doivent être définies comme unités d'entreprise séparées. En effet, le constructeur aéronautique assure la comptabilité de gestion au niveau unité et les coûts standard sont différents pour chaque unité de fabrication et unité de vente.

Sites

Pour refléter le flux logistique et de fabrication du constructeur, les sites suivants sont définis :

  • SA

    Sur le site SA, se trouvent les parties suivantes de l'organisation :

    • Tous les établissements, tels que les magasins et les centres de charge, impliqués dans la fabrication des masques à oxygène et de l'Eagle Long Range. Ces établissements appartiennent à l'unité d'entreprise EUA.
    • Les magasins de produits finis d'où l'avion Eagle Long Range est expédié aux clients. Ces magasins font partie de l'unité d'entreprise EUS.
    • Le service des ventes de l'unité de vente S, qui appartient à l'unité d'entreprise EUS.
  • SB

    Sur le SB, se trouvent les parties suivantes de l'organisation :

    EntitésUtilisationAppartient à l'unité d'entreprise
    MagasinsImpliqué dans la fabrication de l'Eagle MidrangeEUB
    Centres de chargeFabrication de l'Eagle MidrangeEUB
    MagasinsRéception et envoi en production des masques à oxygène achetésEUB
    Service des achatsAchat local des masques à oxygène pour l'unité de fabrication BEUB
    Magasins de produits finisRéception et expédition aux clients de l'Eagle Midrange achevéEUS



  • SC

    Sur le site SC, se trouvent les parties suivantes de l'organisation :

    EntitésUtilisationAppartient à l'unité d'entreprise
    MagasinsImpliqué dans la fabrication du Buzzard ProEUC
    Centres de chargeFabrication du Buzzard ProEUC
    MagasinsRéception et envoi en production des masques à oxygène achetésEUC
    Service des achatsAchat local des masques à oxygène pour l'unité de fabrication CEUC
    Magasins de produits finisRéception du Buzzard Pro achevé et expédition aux clientsEUS



Les sites ont été modélisés pour vous permettre de définir les données suivantes :

  • Les données logistiques et de fabrication propres à chaque unité de fabrication.
  • Les magasins et départements situés sur chaque site.
Paramètres de sous-entité du site

Pour les sites, les paramètres de sous-entité suivants sont requis :

  • Fabrication
    Sur le site SA, les paramètres de sous-entité de fabrication sont nécessaires pour configurer les centres de charge et définir les données de fabrication. Les données de fabrication incluent les séries d'ordres de fabrication, les paramètres de fonctionnement et la manipulation des matières pour les masques à oxygène et les avions achevés. Sur les sites SB et SC, les paramètres de fabrication ne sont nécessaires que pour l'avion achevé.
  • Magasin
    Sur tous les sites, les paramètres de sous-entité de gestion des magasins sont nécessaires pour configurer les magasins et définir le paramétrage qui contrôle les flux entrants et sortants sur chaque site. Voir Fonctionnalité Multisite dans Magasin.
  • Ventes
    Sur tous les sites, les paramètres de sous-entité de vente sont nécessaires pour expédier l'avion achevé selon les commandes clients.
  • Achat
    Les sites SB et SC exigent également des paramètres de sous-entité d'approvisionnement. Ces paramètres sont nécessaires pour réceptionner les masques à oxygène achetés selon les commandes fournisseurs.
Magasins

Les magasins d'en-cours, les magasins normaux, les magasins de contrôle et les magasins de produits finis de chaque unité de fabrication sont définis en tant que magasins dans LN, et liés au site où le magasin est situé.

A l'exception des magasins de produits finis, les magasins de chaque site sont également liés à l'unité d'entreprise définie pour l'unité de fabrication.

Les magasins de produits finis de chaque site sont liés à l'unité d'entreprise EUS pour les raisons suivantes :

  • Le stock appartient à l'unité de vente.
  • Les coûts standard de EUS sont fondés sur le transfert interne entre les unités de fabrication et l'unité de vente.

Pour définir le prix de commerce intersociétés entre chaque unité de fabrication et l'unité de vente S, les relations commerciales intersociétés suivantes doivent être configurées :

DeA
EUAEUS
EUBEUS
EUCEUS



Les magasins de produits finis sont ainsi liés au site de l'unité de fabrication auquel ils appartiennent et à l'unité d'entreprise de l'unité de vente. De cette manière, les données logistiques du site, telles que les délais et le transporteur, ainsi que les coûts standard de l'unité d'entreprise, s'appliquent aux magasins de produits finis.

Services
Service ANom du modèleDéfini commeTypeSite liéUnité d'entreprise liée
Unité de vente SSO Département Service des ventesSAEUS
Unité de fabrication BPB Département Service des achatsSBEUB
Unité de fabrication CPC Département Service des achatsSCEUC



Le service des ventes de l'unité de vente S est défini comme service des ventes SO, car les données commerciales telles que le prix de vente et les données de commande client sont définies dans les services des ventes de LN. Le service des ventes SO est lié à l'unité d'entreprise EUS, car la comptabilité de gestion est réalisée au niveau unité et le service des ventes appartient à l'unité de vente S. Le service des ventes est lié au site SA pour indiquer qu'il se trouve sur le site SA.

Le service des achats PB est lié au site SB car il se trouve sur le site SB et le prix d'achat des masques à oxygène est défini au niveau du site dans LN.

Le service des achats PB est lié à l'unité d'entreprise EUB, car le constructeur aéronautique assure la comptabilité de gestion au niveau de l'unité. De plus, les écritures financières liées à l'achat des masques à oxygène dans l'unité de fabrication B doivent être imputées dans la société financière qui est associée à l'unité d'entreprise EUB. De même, le service des achats PC est lié au site SC et à l'unité d'entreprise EUC.

Centres de charge

Les centres de charge et les salles de fabrication de chaque unité de fabrication sont définis comme des départements de type centre de charge dans LN, et liés au site défini pour l’unité de fabrication.

Clusters de planification

Etant donné que chaque site effectue sa propre planification de fabrication, un cluster de planification distinct est défini pour chaque site. Pour le site SA, le cluster de planification PLA est défini. Pour les sites SB et SC, les clusters de planification PLB et PLC sont respectivement définis.
