Reference designators en MBC's

Met behulp van de sessie MBC-acties (tiedm3120m000) kunt u artikelen in een constructiestuklijst vervangen, toevoegen of verwijderen. U kunt een MBC-actie desgewenst ook gebruiken om reference designators in de constructiestuklijst toe te voegen, te vervangen of te verwijderen. De instelling van het selectievakje MBC-actie op niveau van reference designator in de sessie MBC-acties (tiedm3120m000) bepaalt of u MBC-acties voor reference designators kunt definiëren.

Selectievakje MBC-actie op niveau van reference designator

Indien het selectievakje MBC-actie op niveau van reference designator in de detailsessie MBC-acties (tiedm3120m000) is uitgeschakeld, kunt u geen specifieke reference designators vervangen, toevoegen of verwijderen in een constructiestuklijst. Als er reference designators voorkomen in de 'oude' constructiestuklijst, worden deze eenvoudigweg naar de nieuwe constructiestuklijst overgezet.

Indien het selectievakje MBC-actie op niveau van reference designator in de detailsessie MBC-acties (tiedm3120m000) is ingeschakeld, moet u een MBC-actie definiëren op het niveau van reference designators. Net als bij artikelen in de constructiestuklijst, kunt u drie soorten MBC-acties definiëren voor reference designators, namelijk:

  • Vervangen

    U kunt een MBC van de soort Vervangen gebruiken om een artikel en/of reference designator in een constructiestuklijst te vervangen door een ander artikel en/of een andere reference designator.

    Voorbeeld 1

    • Het selectievakje MBC-actie op niveau van reference designator is uitgeschakeld. U kunt geen reference designators invoeren indien het selectievakje is uitgeschakeld.
    • Oude component: Y
    • Oude reference designator: ---
    • Nieuwe component: Z
    • Nieuwe reference designator: ---

    [...]

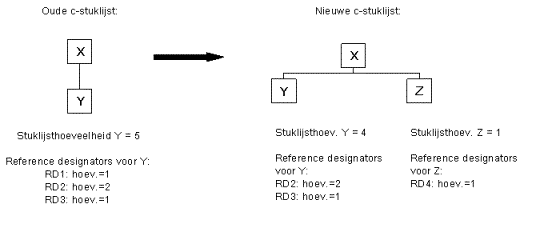

    Voorbeeld 2

    • Het selectievakje MBC-actie op niveau van reference designator is ingeschakeld U moet reference designators invoeren indien het selectievakje is ingeschakeld.
    • Oude component: Y
    • Oude reference designator: RD1
    • Nieuwe component: Z
    • Nieuwe reference designator: RD4

    [...]

    In de vorige voorbeelden gaat het om vervangingen, waarbij de oude hoeveelheid gelijk is aan de nieuwe hoeveelheid. In dat geval wordt het veld Soort vervanging in de detailsessie MBC-acties (tiedm3120m000) ingesteld op = (overnemen). Er zijn echter ook andere soorten vervangingen mogelijk: + (optellen), / (delen), * (vermenigvuldigen) en - (aftrekken). Als de soort vervanging * (vermenigvuldigen) is, worden reference designators als volgt afgehandeld:

    Voorbeeld 3

    • Het selectievakje MBC-actie op niveau van reference designator is ingeschakeld.
    • Soort vervanging is * (vermenigvuldigen)
    • Oude component: Y
    • Oude reference designator: RD1
    • Nieuwe component: Z
    • Nieuwe reference designator: RD4
    • Hoeveelheid: 3

    [...]

  • Toevoegen

    Bij een toevoeging wordt er een artikel en/of reference designator aan een constructiestuklijst toegevoegd.

    Voorbeeld 4

    • Het selectievakje MBC-actie op niveau van reference designator is ingeschakeld.
    • Nieuwe component: Z
    • Nieuwe reference designator: RD4
    • Hoeveelheid: jan.

    [...]

    Voorbeeld 5

    • Het selectievakje MBC-actie op niveau van reference designator is uitgeschakeld.
    • Nieuwe component: Z
    • Nieuwe reference designator: ---
    • Hoeveelheid: jan.

    [...]

  • Verwijderen

    Bij een verwijdering wordt er een artikel en/of reference designator uit een constructiestuklijst verwijderd. De hoeveelheid wordt nooit aangegeven.

    Voorbeeld 6

    • Het selectievakje MBC-actie op niveau van reference designator is ingeschakeld.
    • Oude component: Y
    • Oude reference designator: RD3

    [...]

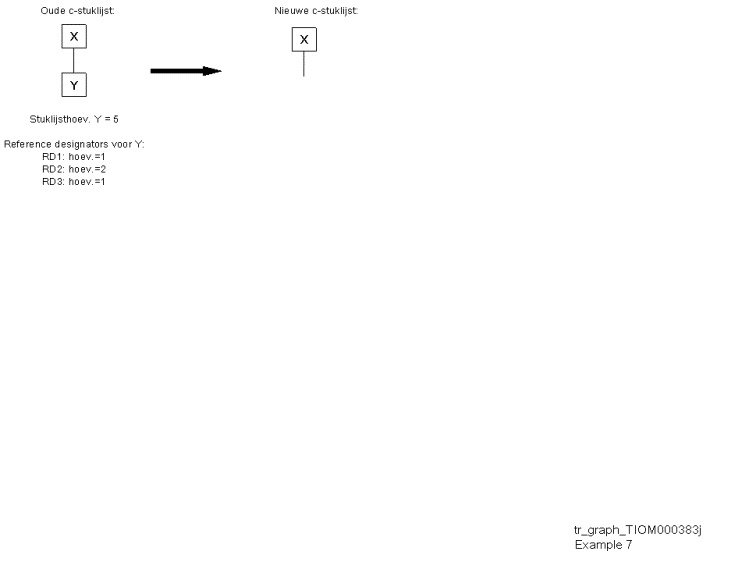

    Voorbeeld 7

    • Het selectievakje MBC-actie op niveau van reference designator is uitgeschakeld.
    • Oude component: Y
    • Oude reference designator: ---

    [...]
