Definir famíliasClique em Características por família no menu Específico para iniciar a sessão Características por família (tigrt0102m000). Nesta sessão, é possível vincular características (definidas na sessão Características (tigrt0101m000)) à família. Ao inserir uma nova família, o LN mostra o grupo de famílias principal (definido na sessão Níveis de estrutura (tigrt0199m000)) com as famílias subjacentes. Se você seleciona uma família subjacente e clica em OK, o LN gera um código de família ou produz outra janela com um grupo de famílias em um nível abaixo na estrutura. Continue selecionando até que o código de família seja gerado. Também é possível reiniciar o mesmo procedimento em um nível mais alto para gerar outro código de família. Exemplo
A sessão Estrutura de família (tigrt0193m000) mostra primeiro o grupo de famílias principal com as famílias subjacentes: Se a primeira linha (Matérias-primas) não consiste em outras famílias, um código de família é gerado depois de ser selecionado o número 1 (um). Se, por outro lado, a segunda linha (Cadeiras) não consiste em várias famílias ou grupos de famílias, a sessão Estrutura de família (tigrt0193m000) exibe o grupo de famílias Cadeiras com as famílias associadas (ver abaixo). Grupo de família: CHA Cadeiras Família 1 Cadeiras de escritório 2 Poltronas Ao selecionar uma figura, você gera um código de família ou exibe outra tela, se houver, pelo menos, mais um nível subjacente. A sessão Estrutura de família (tigrt0193m000) mostra primeiro o grupo de famílias principal com as famílias subjacentes: Grupo de família: MAIN Grupo de famílias principal Família 1 Matérias-primas 2 Cadeiras 3 Peças Se a primeira linha (Matérias-primas) não consiste em outras famílias, um código de família é gerado depois de selecionado o número 1 (um). Se, por outro lado, a segunda linha (Cadeiras) não consiste em várias famílias ou grupos de famílias, a sessão Estrutura de família (tigrt0193m000) exibe o grupo de famílias Cadeiras com as famílias associadas (ver abaixo).

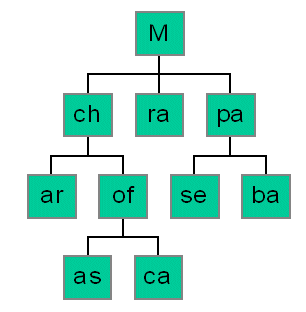

Ao selecionar uma figura, você gera um código de família ou exibe outra tela, se houver, pelo menos, mais um nível subjacente. Em outras palavras, um código será gerado somente se não houver mais níveis subjacentes. Os códigos de família são criados a partir de elementos do código definidos na sessão Famílias (tigrt0103m000). Exemplo ![[...]](../images/nt_flow_tigrt0103m1.gif)
Somente as famílias Poltronas, Matérias-primas, Elementos de assento, Elementos de encosto, Cadeiras de escritório Astra e Cadeiras de escritório Camra são geradas. Cadeiras, Cadeiras de escritório e Peças são tanto famílias como grupos de famílias e não são geradas. Essa estrutura resulta nos seguintes códigos de família:
Nota Se for dado zoom nessa sessão, será possível somente localizar e selecionar um registro.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
