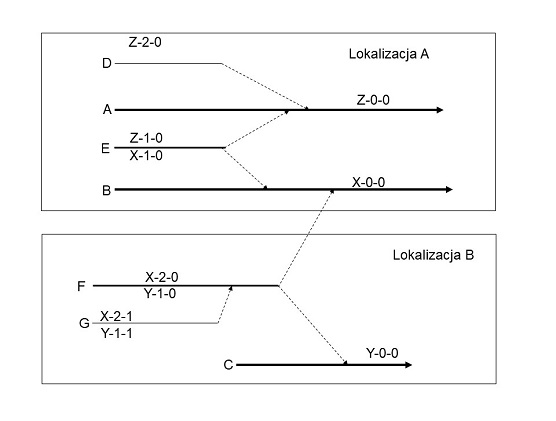

Łączenie linii dostaw z wieloma liniami nadrzędnymi (rozbieżna struktura linii montażowej)W bieżącym scenariuszu biznesowym pierwotni producenci wyposażenia (OEM) w coraz większym stopniu zaczynają działać na skalę światową. Oznacza to, że wyrób może zostać złożony w jednej lokalizacji geograficznej, a jego składniki mogą zostać złożone w innej lub wielu lokalizacjach geograficznych. Po montażu składników są one przenoszone do różnych lokalizacji, gdzie dochodzi do ostatecznego montażu wyrobu. Celem modelowania tego zapotrzebowania można skonfigurować strukturę rozbieżnych linii montażowych w LN. W rozbieżnych strukturach linii montażowej można połączyć jedną linię montażową z wieloma liniami montażowymi. Przykład W rozbieżnej strukturze linii montażowej, jak przedstawiono na poniższym rysunku, jedna linia dostawy jest połączona z wieloma głównymi liniami montażowymi. W tym przykładzie linia dostawy E jest połączona z liniami głównymi A i B. Linia dostawy F jest połączona z liniami głównymi B i C. Linia dostawy F znajduje się na innym obszarze geograficznym względem linii głównej B. ![[...]](../images/tr_diagram_divergentassemblylines000540.jpg) Uwaga Linie mogą fizycznie znajdować się w różnych lokalizacjach geograficznych, ale są logicznie połączone z jedną strukturą linii montażowej. Ważne Rozbieżne linie montażowe można modelować zarówno dla scenariuszy wielozakładowych, jak i jednozakładowych. W scenariuszu, w którym montaż jest wykonywany w wielu oddziałach, można zdefiniować rozbieżną strukturę linii montażowych w firmie głównej i powielić tę strukturę do pozostałych firm. Łączenie linii dostawy z wieloma liniami nadrzędnymi Linię dostawy z liniami nadrzędnymi należy połączyć na następujących dwóch poziomach: Przykład Poniższy przykład ukazuje rozbieżną strukturę linii dostawy, w której linia dostawy jest połączona z dwiema różnymi liniami nadrzędnymi.  Linia dostawy Z połączona z liniami głównymi A i B
Segment linii Na poziomie segmentu linii można połączyć ostatni segment linii dostawy z segmentami linii, które znajdują się w innych liniach nadrzędnych. W powyższym przykładzie ostatni segment linii (S2Z) w linii dostawy Z może być połączony z obydwoma segmentami linii S3A w linii głównej A i S3B w głównej linii montażu B.
Uwaga
Stanowisko Na poziomie stanowiska linii można połączyć ostatnie stanowisko linii dostawy ze stanowiskami linii, które znajdują się w różnych liniach nadrzędnych. W powyższym przykładzie ostatnie stanowisko linii L2Z linii dostawy Z może być połączone z obydwoma stanowiskami linii L3A w linii głównej A i stanowiskiem L3B w linii głównej B.
Uwaga
Łączenie linii dostawy z wieloma liniami dostawy Sieć linii montażowej można modelować przy pomocy następujących typów struktur linii dostawy:

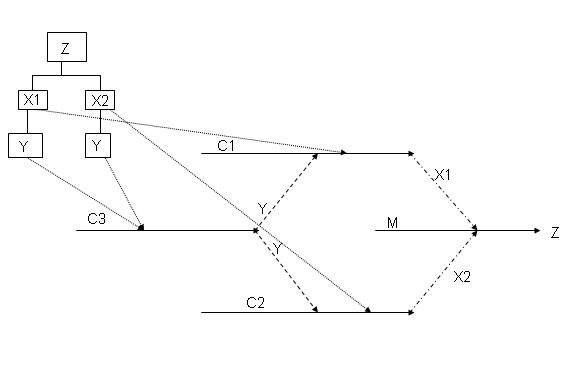

Uwaga Nie można modelować struktury linii montażowej za pomocą równoległych operacji montażowych. Podczas konfiguracji pozycji, po wybraniu przez użytkownika modelu produktu, w którym technologia podzespołów jest określana w oparciu o konfigurację zmontowanej pozycji głównej (zmontowany wyrób może używać np. zarówno części X1, jak i części X2, które są dostarczane przez dwie różne linie montażowe), dozwolone jest zdefiniowanie modelu sieci linii montażowej, która ma linie montażowe modelowane równolegle. Wówczas, po konfiguracji, gdy technologia jest określona, wykonywana jest kontrola w celu określenia, czy wybrana technologia nie zawiera linii montażowych, które są modelowane równolegle. Jeżeli zostaną znalezione linie montażowe, które są modelowane równolegle, to system informuje, że określona struktura montażu nie może zostać wygenerowana. W rezultacie nie można utworzyć określonej konfiguracji. Przykład W tym przykładzie zmontowany wyrób Z musi zawierać albo podzespół X1, albo X2, dostarczony przez różne linie montażowe.  Równoległe operacje montażowe – dozwolone wyłącznie podczas konfiguracji pozycji
Powyższa grafika przedstawia strukturę linii montażowej, w której dwie linie są modelowane równolegle. Na podstawie wybranej konfiguracji zmontowanej pozycji głównej Z (niezależnie od tego, czy Z zawiera X1 czy X2), linia dostawy C1 lub C2 jest uwzględniana w modelu sieci linii montażowej. Nie można zaznaczyć więcej niż jednej linii, jeżeli linie są modelowane równolegle.
Ważne Linia dostawy może zostać uwzględniona lub wyłączona przez system tylko wtedy, gdy pole wyboru Zależne od konfiguracji zostało zaznaczone dla linii dostawy w sesji Linie montażowe (tiasl1530m000). Więcej informacji w temacie Wybór linii montażowej – parametr Zależne od konfiguracji. Struktura rozbieżna i zlecenia montażowe – unikalne połączenie Rozbieżna struktura linii dostawy pozwala na łączenie linii dostawy z wieloma liniami nadrzędnymi. Jednak zlecenia montażu w linii dostawy nadal zawsze muszą odnosić się do pojedynczego zlecenia montażu w linii nadrzędnej. Linia dostawy może dostarczać pozycję do różnych linii nadrzędnych, ale unikalne połączenie odniesienia jest utrzymywane pomiędzy zleceniami montażu linii dostawy i zleceniami montażu linii nadrzędnych. Uwaga Pojedyncze zlecenie montażu w linii dostawy nie może mieć odniesienia do wielu zleceń montażu w różnych liniach nadrzędnych. Przykład Należy zapoznać się z grafiką dotyczącą numerów zleceń montażu.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
