Crear gráficos de pareto

Los gráficos de pareto se utilizan para identificar las características del artículo que contribuyen en mayor medida a la no conformidad, y que por lo tanto necesitan más mejora.

Para trazar este gráfico debe seleccionar la combinación de artículo o artículo/proveedor, el origen de inspección, el aspecto/la característica y el período de tiempo correspondiente. Este gráfico se basa únicamente en resultados de inspección reales.

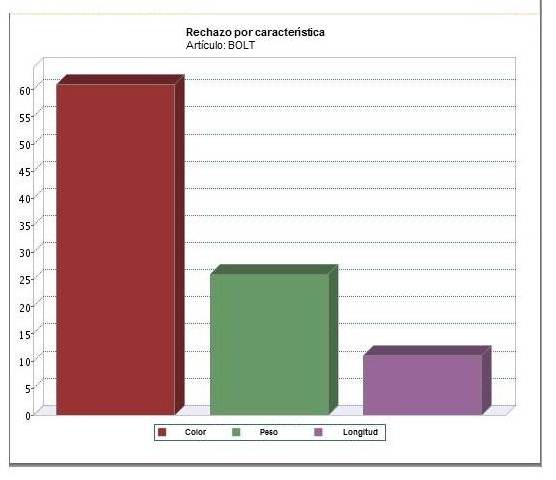

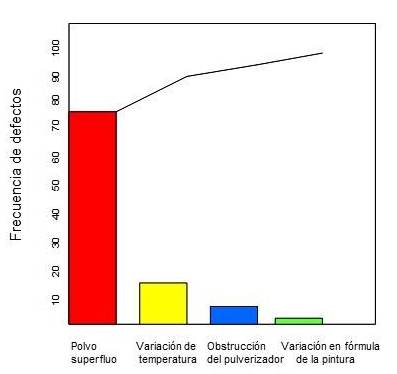

Ejemplo:

El porcentaje total no es el 100%. Ejemplo 3 características con el mismo número de rechazos serán 3 veces el 33%. Sin embargo, no se puede redondear un resultado al 34%.

Datos de gráficos de pareto

Los datos se guardan en la sesión Rechazar estadísticas por característica (qmptc1545m000). Puede modificar o crear datos basándose en las reglas siguientes:

Crear/Actualizar un registro únicamente cuando haya una cantidad de rechazo recomendada para la inspección de orden.
Crear/Actualizar toda la cantidad de rechazo. Cuando el resultado de la línea de orden de inspección se rechaza para una característica, la cantidad de orden total se considera la cantidad de rechazo.

El ejemplo siguiente explica cómo se especifican los datos en la sesión Rechazar estadísticas por característica (qmptc1545m000).

Lote	Cant. lote	Cant. rechazada	Característica	Muestra	Muestra OK	Muestra no OK	Análisis de pareto
1	1000	1000	C1	10	7	3	75% (3/4)
			C2	10	10	0	0% (0/4)
			C3	10	9	1	25% (1/4)

2	1000	0	C1	10	10	0	0% (0/1)
			C2	10	8	1	100% (1/1)
			C3	10	5	0	0% (0/1)

Margen total	2000	2000	C1	20	17	3	60% (3/5)
			C2	20	18	1	20% (1/5)
			C3	20	14	1	20% (1/5)
		4000		60	49	5

Para el lote 1, los resultados son: C1 - 75%, C3 - 25%, C2 - 0% (lote 1 rechazado)
Para el lote 2, los resultados son: C2 - 100%, C1 - 0%, C3 - 0% (lote 2 rechazado)
Para el artículo (total en el período), los resultados son: C1 - 60%, C2 - 20%, C3 - 20% (total de ambos lotes).

Inspección de orden	Artículo	Cantidad recomendada aceptada	Cantidad recomendada rechazada
ORD001	Artículo001	100	0
ORD002	Artículo002	0	100
ORD003	Artículo003	80	20

Los datos de órdenes y líneas de inspección son:

Inspección de orden	Orden de inspección	Línea	Aspecto/Característica	Resultado
ORD001	INS001	10	Ancho	Aceptada
ORD001	INS002	20	Peso	Aceptada
ORD002	INS003	10	Ancho	Aceptada
ORD002	INS004	20	Peso	Rechazada
ORD003	INS005	10	Ancho	Aceptada
ORD003	INS006	20	Peso	Rechazada

Nota

Cuando se especifica la cantidad aceptada y rechazada para la orden de inspección ORD003, la opción Procedimiento estándar de prueba se puede establecer en Continuo o 100%.

Se generan las siguientes estadísticas de rechazo:

Artículo	Aspecto/Característica	Rechazado acumulado
Artículo002	Peso	100
Artículo003	Peso	20

Nota

Las estadísticas no se generan para el artículo001 porque no hay cantidad de rechazo para el artículo.
