创建柏拉图

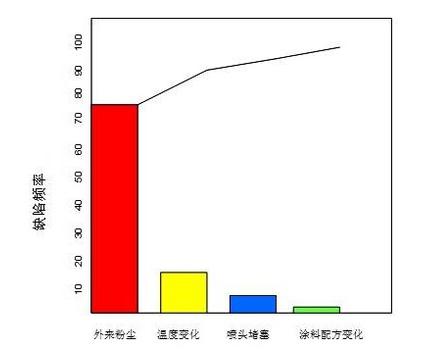

柏拉图可用来确定那些主要导致发生不合格情况，而因此需要改善的物料特性。

要绘制该图表，必须选择物料或物料/供应商、检验单来源、要项/特性以及相关时段的组合。 此图表仅基于实际的检验结果。

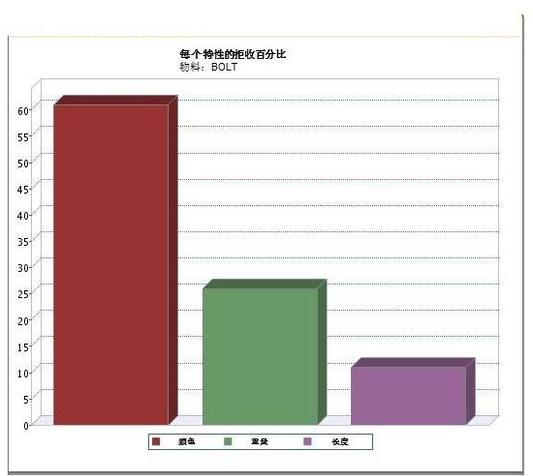

示例:

[...]

总百分比不为 100%。 示例具有相同拒绝数目的 3 个“特性”将是 33% 的 3 倍。 但是，不能将一个结果舍入到 34%。

柏拉图数据
[...]

该数据会保存在按特性列出的拒绝统计 (qmptc1545m000) 中。 您可根据下列规则修改/创建数据：

  • 只当检验单有建议的拒绝数量时，才可创建/更新记录。
  • 创建/更新整个拒绝数量。 当检验单行的结果为拒收特性时，才将总计订货数量认为是拒收数量。

下列示例阐述了在按特性列出的拒绝统计 (qmptc1545m000) 进程中输入数据的方法：

批批量已拒收数量特性样品优良品不良品不合格分析
110001000C1107375% (3/4)
C2101000% (0/4)
C3109125% (1/4)
210000C1101000% (0/1)
C21081100% (1/1)
C310500% (0/1)
合计20002000C12017360% (3/5)
C22018120% (1/5)
C32014120% (1/5)
400060495



  • 对于第 1 批，结果为： C1 - 75%、C3 - 25%、C2 - 0%（已拒收第 1 批）
  • 对于第 2 批，结果为： C1 - 100%、C3 - 0%、C2 - 0%（已验收第 2 批）
  • 对于物料（期段合计），结果为： C1 - 60%、C2 - 20%、C3 - 20%（两批合计）。
订单检验物料建议的验收数量建议的拒收数量
ORD001Item0011000
ORD002Item0020100
ORD003Item0038020



检验单和行数据为：

订单检验检验单生产线要项/特性结果
ORD001INS00110宽度已验收
ORD001INS00220重量已验收
ORD002INS00310宽度已验收
ORD002INS00420重量已拒收
ORD003INS00510宽度已验收
ORD003INS00620重量已拒收



注意

当为“检验单 ORD003”输入已验收和已拒收的数量时，可将“标准检测过程”选项设置为“连续”或 100%。

将会生成下列拒收统计信息：

物料要项/特性累计拒收
Item002重量100
Item003重量20



注意

未为 item001 生成统计信息，因为物料没有拒收数量。
