De optie Waar gebruikt gebruiken in de sessie Artikelen, partijen en serienummers

Met de optie Waar gebruikt kunt u een bottom-up weergave opvragen van het artikel dat is geselecteerd in de sessie Selectie (whltc3600m200). De bottom-up weergave wordt getoond in de grafiek waaruit de sessie Traceergegevens (whltc3800m000) bestaat.

Het geselecteerde artikel wordt weergegeven in de bovenste map. De hogere niveaus van de fysieke specificatie structuur van het geselecteerde artikel worden weergegeven in de submappen.

Bijvoorbeeld: als het geselecteerde artikel een component op het laagste niveau in de stuklijst structuur van een eindproduct is, wordt dit artikel weergegeven in de bovenste map van de grafiek. De componenten op de hogere niveaus waarin het geselecteerde artikel wordt gebruikt, worden weergegeven in de onderliggende mappen. Op deze manier kunt u alle componenten opvragen en de eindproducten waarin het geselecteerde artikel wordt gebruikt.

NB
  • Als u de specificatiestructuur van een artikel in de grafiek wilt opvragen, moet u een partij of serienummer opgeven in de sessie Selectie (whltc3600m200).

    Als u in de sessie Selectie (whltc3600m200) een artikel opgeeft zonder een partij of serienummer, worden de partij en serienummers en de gerelateerde mutaties van dat artikel weergegeven in de sessie Mutaties artikelen, partijen en serienummers (whltc3510m000).

  • De datum die wordt weergegeven in de kop As-built in de grafiek, is de mutatiedatum van de magazijnontvangst van de partij of het serienummer opgegeven in de sessie Selectie (whltc3600m200).

  • De datum die wordt weergegeven in de kop As-maintained in de grafiek, is de begindatum van de status van de partij of het serienummer opgegeven in de sessie Selectie (whltc3600m200), als het geselecteerde artikel een component is.

    Als het opgegeven artikel het eindproduct is, wordt in de kop As-maintained geen datum weergegeven. De begindatum van de status wordt overgenomen uit het veld Datum/tijd status in de sessie Fysieke specificaties (tscfg2110m000).

  • De begindatum van de status wordt niet opgegeven voor het bovenste knooppunt van de fysieke specificatie.

  • In de map As-maintained wordt de huidige versie van de as-maintained structuur weergegeven. Eerdere versies van de as-maintained structuur worden niet ondersteund.

Als u met de rechtermuisknop klikt op een map in de grafiek, kunt u verschillende sessies starten waarin gegevens van het artikel, de partij en/of het serienummer in de map worden weergegeven.

Als u een map in de grafiek selecteert, worden alle mutatiegegevens met betrekking tot het artikel, de partij en/of het serienummer in de map weergegeven in de sessie Mutaties artikelen, partijen en serienummers (whltc3510m000). Deze sessie vormt de onderste helft van de sessie Artikelen, partijen en serienummers 360 (whltc3600m100).

Voorbeeld

[...]

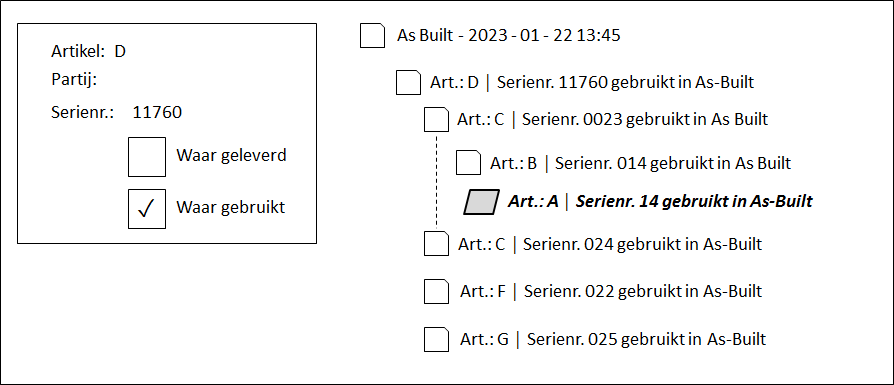

De afbeelding toont de sessie Artikelen, partijen en serienummers 360 (whltc3600m100) met artikel D en serienummer 11760, waarvoor de optie Waar gebruikt is geselecteerd. Artikel D, serienummer 11760, wordt gebruikt als een component van de serienummers 0023, 024, 22 en 25.

De gebruiker selecteert serienummer 0023 van artikel C en selecteert vervolgens serienummer 10 van artikel A. Dit is de component op het hoogste niveau van serienummer 0023 van artikel C. De mutaties met betrekking tot serienummer 10 worden weergegeven in de onderste helft van de sessie Artikelen, partijen en serienummers 360 (whltc3600m100).
