De optie Waar geleverd gebruiken in de sessie Artikelen, partijen en serienummers

Met de optie Waar geleverd kunt u een top-down weergave opvragen van het artikel dat is geselecteerd in de sessie Selectie (whltc3600m200). De top-down weergave wordt getoond in de grafiek waaruit de sessie Traceergegevens (whltc3800m000) bestaat.

In de grafiek wordt het artikel dat is geselecteerd in de sessie Selectie (whltc3600m200) weergegeven in de bovenste mappen getiteld As-built en, indien een as-maintained structuur aanwezig is, As-maintained. De lagere niveaus van de fysieke specificatie structuur van het geselecteerde artikel worden weergegeven in de submappen.

Bijvoorbeeld: als het geselecteerde artikel het eindproduct is, worden de componentartikelen weergegeven in de onderliggende mappen.

NB

  • Als u de specificatiestructuur van een artikel in de grafiek wilt opvragen, moet u een partij of serienummer opgeven in de sessie Selectie (whltc3600m200).

    Als u in de sessie Selectie (whltc3600m200) een artikel opgeeft zonder een partij of serienummer, worden de partij en serienummers en de gerelateerde mutaties van dat artikel weergegeven in de sessie Mutaties artikelen, partijen en serienummers (whltc3510m000).

  • De datum die wordt weergegeven in de kop As-built in de grafiek, is de mutatiedatum van de magazijnontvangst van de partij of het serienummer opgegeven in de sessie Selectie (whltc3600m200).

  • De datum die wordt weergegeven in de kop As-maintained in de grafiek, is de begindatum van de status van de partij of het serienummer opgegeven in de sessie Selectie (whltc3600m200), als het geselecteerde artikel een component is.

    Als het opgegeven artikel het eindproduct is, wordt in de kop As-maintained geen datum weergegeven. De begindatum van de status wordt overgenomen uit het veld Datum/tijd status in de sessie Fysieke specificaties (tscfg2110m000).

  • De begindatum van de status wordt niet opgegeven voor het bovenste knooppunt van de fysieke specificatie.

  • In de map As-maintained wordt de huidige versie van de as-maintained structuur weergegeven. Eerdere versies van de as-maintained structuur worden niet ondersteund.

Als u met de rechtermuisknop klikt op een map in de grafiek, kunt u verschillende sessies starten waarin gegevens van het artikel, de partij en/of het serienummer in de map worden weergegeven.

Als u een map in de grafiek selecteert, worden alle mutatiegegevens met betrekking tot het artikel, de partij en/of het serienummer in de map weergegeven in de sessie Mutaties artikelen, partijen en serienummers (whltc3510m000). Deze sessie vormt de onderste helft van de sessie Artikelen, partijen en serienummers 360 (whltc3600m100).

Voorbeeld

[...]

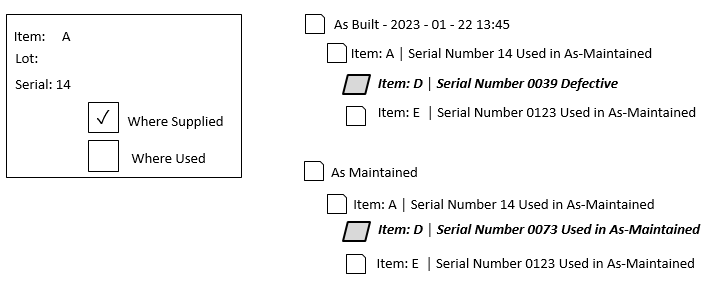

De afbeelding toont de sessie Artikelen, partijen en serienummers 360 (whltc3600m100) met artikel A en serienummer 14, waarvoor de optie Waar geleverd is geselecteerd. Artikel A is op 1 januari 2023 in het magazijn ontvangen.

In de grafiek selecteert de gebruiker serienummer 14 van artikel A en vervolgens artikel D, serienummer 0039. Dit is een van de componenten op het laagste niveau van de as-built structuur van artikel A, serienummer 14.

Vervolgens heeft de gebruiker de as-maintained structuur van artikel A geopend en is omlaag gegaan naar artikel D, serienummer 0073. Deze component is gebruikt om het defecte artikel D, serienummer 0039, te vervangen.

In de onderste helft van de sessie Artikelen, partijen en serienummers 360 (whltc3600m100) worden de mutaties met betrekking tot artikel D, serienummer 0073, weergegeven. Bijvoorbeeld: de serviceorder waarin de vervanging van artikel D, serienummer 0039, door artikel D, serienummer 0073, is geregistreerd.
