创建 Xbar 和 R 控制图表

要生成 Xbar 和 R 控制图表，请完成以下步骤：

对于物料特性为稳定样品数量的检验单，必须将每个单独的样品看作一个子组。

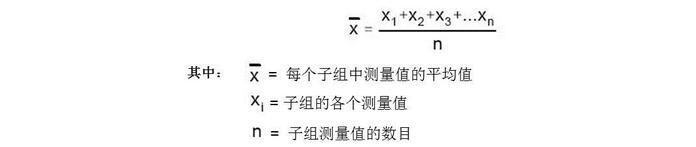

计算每个子组测量值的平均值。

计算每个子组测量值的范围：

范围(范围) = 最大测量值(子组) - 最小测量值(子组)

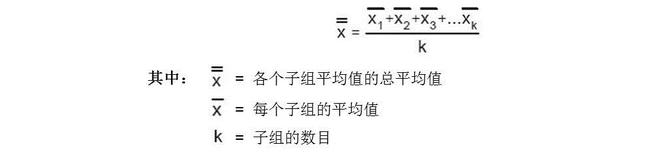

计算每个子组平均值的均值。 每个子组平均值的均值是图表的上部绘图区的中线。

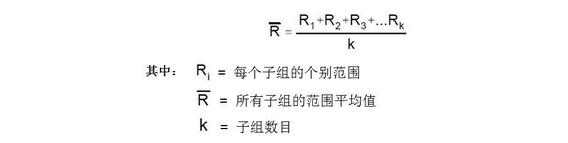

计算子组范围内的平均值。 所有子组的平均值为图表的下部绘图区的中线。

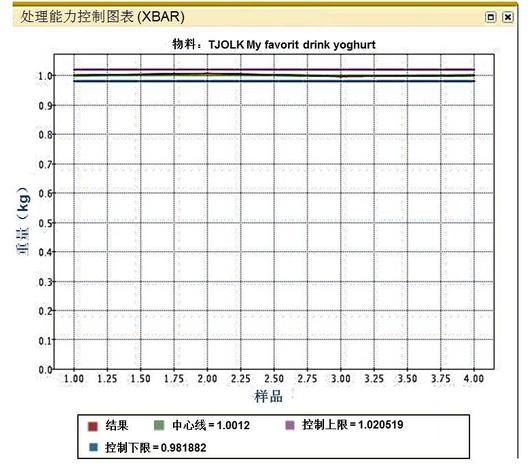

计算子组平均值的 UCL 和 LCL。 使用下列公式计算绘制在上部绘图区的限制：

上面提到的限制是根据对应于子组（样品）数量 N 的 A2 值（来自控制限制因子）计算出来的。如果样品数量不是常量，可确定平均样品的数量，以将此值作为输入来确定 A2 值。 如果（平均）样品数量超过 15 件，就不会计算控制限制，而是在图表中显示一条告警消息。

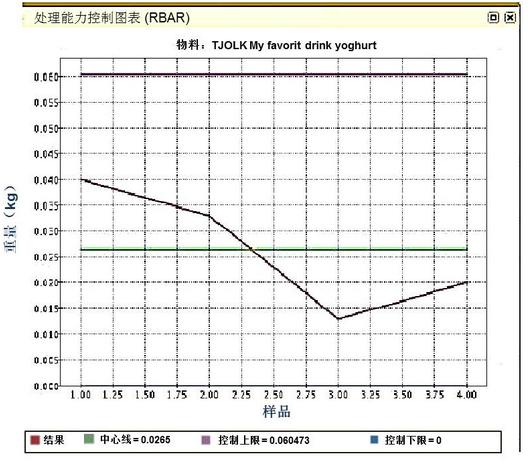

可使用对应于子组数量 N 的 D3 和 D4 来计算这些范围限制。这些限制会绘制在上部绘图区中。 要计算“范围”的控制限制，请使用此公式：
