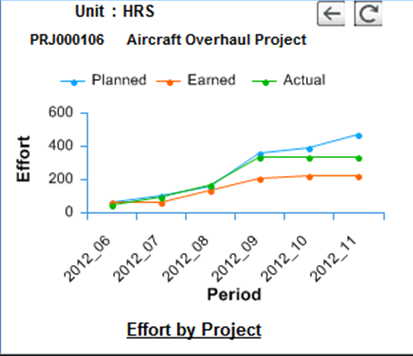

Диаграмма тренда Усилия по проекту показывает запланированные, освоенные и фактические трудочасы по проекту в течение временного периода (от даты начала проекта до текущей даты). На определенную дату, если запланированные часы превышают освоенные часы, не поглощенные часы показываются как запланированные. На определенную дату, если фактические часы превышают освоенные часы, диаграмма показывает часовой перерасход.

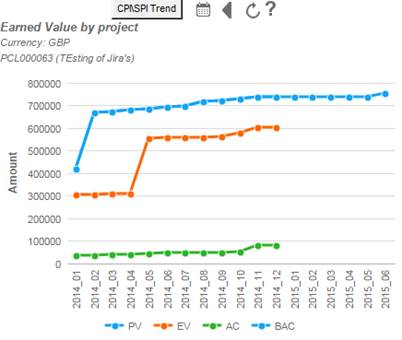

Чтобы просматривать показатель Освоенный объем по проекту, щелкните по опции Индекс эффективности графика или Индекс эффективности затрат. Этот показатель отображает бюджет, который должен быть использован, на основе суммы завершенной работы на определенную дату. Этот показатель также показывает потребление бюджета в будущем. Показатель освоенного объема предоставляет руководителю проекта эффективный метод измерения исполнения (производительности) и предсказывать результаты. Это помогает при создании подробного отчета о ходе выполнения и раннего обнаружения перерасхода. Решения о распределении времени и затрат также могут быть сделаны заранее. Показатель освоенного объема - полезный инструмент для предсказания результатов проекта с учетом времени, требуемого до завершения, затрат до завершения и ожидаемых окончательных затрат.

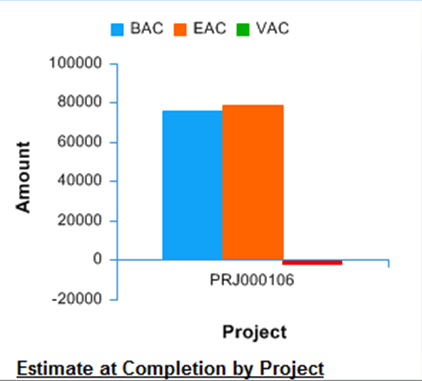

Этот столбчатый график (гистограмма) отображает значения BAC, EAC и VAC для проекта, выбранного для показателя Общее исполнение проекта. Отклонение по завершению (VAC) значение = Бюджет по завершении (BAC) - Оценка по завершении (EAC). Отрицательное отклонение по завершению указывает на превышение затрат. Положительное отклонение по завершению указывает на уменьшенные затраты.

Когда пользователь щелкает по опции Исполнение вовремя, по умолчанию отображается показатель Исполнение работ. Индекс выполнения базиса похож на расчет индекс эффективности графика (SPI), но вместо сумм этот показатель основывается на числе задач. Этот показатель измеряет только число задач, запланированных и завершенных во время указанного периода времени. Исполнение работ рассчитывается на периодической основе и базируется на основе совокупного числа этапов / работ, завершенных на данный момент и сравниваемых с числом тапов / работ, запланированных к завершению. Пользователь может также просматривать показатель Исполнение этапов Milestone Performance с использованием механизма переключения.

Когда пользователь щелкает по опции Исполнение вовремя, по умолчанию отображается Исполнение работ. Однако, пользователь может просмотреть другой показатель Исполнение этапов, используя механизм переключения. Эти показатели показывают ход выполнения работ или этапов в соответствии с определенным базисным планом. Результаты отображаются на периодической основе, и базируются на совокупном числе этапов/работ, завершенных к настоящему моменту в сравнении с числом этапов/работ, запланированных к завершено.

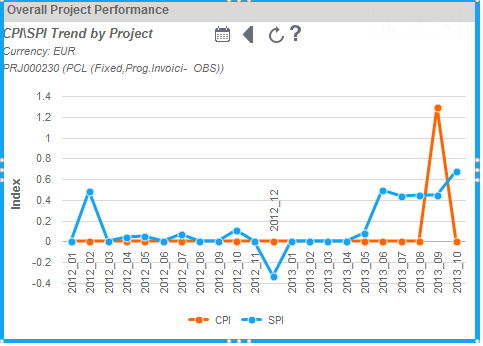

Значения индекса эффективности затрат (CPI) и индекс эффективности графика (SPI) расчитываются с использованием Запланированного значения, Освоенного объема, и Фактического значения для выбранного проекта; за указанный период.

Индекс эффективности затрат показывает объем, освоенный для потраченной суммы по проекту.

Индекс эффективности графика показывает, будет ли проект выполнен с опозданием, или в срок, или раньше срока.
