Поставка конфигурируемых изделий в Управление сборкой - Настройка СИ

Эта тема объясняет модель структуры продукта, которая должна использоваться когда вы поставляете конфигурируемые изделия в модуле Управление сборкой.

Типовое СИ - PCF

В модуле PCF , Типовое СИ может быть определена для любого конфигурируемого изделия с помощью сеанса Конфигурируемое изделие - Структура (tipcf3100m100) или сеанса Типовые СИ (tipcf3110m000). Изделие является конфигурируемым если выбран флаг Конфигурируемый. Вы можете выбрать флаг Конфигурируемый в сеансе Изделия - Общие данные (tcibd0501m000).

Изготавливаемые или типовые сборочные изделия могут содержать следующие компоненты:

  • Изготовляемые или Типовое Сборочные Изделия

  • Инженерные модули

  • Закупаемые конфигурируемые изделия

Примечание

Для закупаемых конфигурируемых изделий, вы можете определить количество больше чем единица в строке СИ.

Связь между строкой СИ для закупаемого конфигурируемого изделия и Управление сборкой поддерживается с помощью следующих полей в сеансе Типовые СИ (tipcf3110m000):

Примечание

Вы можете использовать закупаемое конфигурируемое изделие только в модуле Управление сборкой.

Вы можете использовать конфигурируемое изделие для создания структуры изделия, которая может содержать конфигурируемый закупаемый пролуфабрикат. Закупаемый полуфабрикат отпускается под сборочную линию подобно сборочным компонентам.

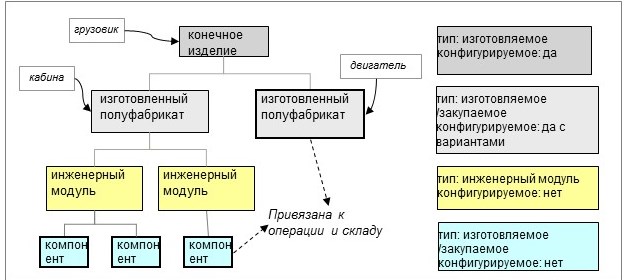

Структура продукта для поставки конфигурируемых изделий в модуле Управление сборкой:
[...]
кабинакабина

Моделирование закупаемых компонентов:

  • Моделирование стандартных закупаемых изделий как части инженерного модуля с помощью сеанса Типовая спецификация изделия (tiapl2510m000).

  • Моделирование закупаемых конфигурируемых изделий с помощью сеанса Конфигурируемое изделие - Структура (tipcf3100m100) или сеанса Типовые СИ (tipcf3110m000).

Закупаемые изделия следует определять на самом низком уровне структуры типовой СИ, потому что вы не можете определить СИ для закупаемых изделий в LN.

Для связи свойств с конфигурируемыми изделиями вы можете использовать сеанс Свойства продукта по конфигурируемому изделию (tipcf1101m000). Вы можете связать ограничения к свойствам или строке СИ.

Примечание

  • Основное конфигурируемое конечное изделие может быть изготавливаемое или типовое с Источник поставки по умолчанию- Сборка. Изделие (ребенок) может быть конфигурируемым закупаемым изделием.

  • Основное изделие не может быть закупаемым конфигурируемым изделием.

Структура варианта исполнения

В структуре варианта исполнения, изготавливаемое сборочное конечное изделие может содержать закупаемое конфигурируемое изделие.

Для использования закупаемых конфигурируемых компонентов следует выбрать флаг Несколько продаж одной конфигурации в сеансе Параметры Планирования сборки (tiapl0100s000). В результате чего, номер варианта исполнения распространяется в спецификации изделий. Этот номер в спецификациях используется для определения варианта исполнения в операциях.

Связь между структурой варианта исполнения и Управление сборкой поддерживается с помощью следующих полей в сеансе Структура варианта исполнения (tiapl3110s000):
