| | Диаграмма деталей на миллионЭта Диаграмма используется для сравнения фактических деталей на миллион (PPM) качество исполнения изделий против цели, а значит, измерения (Месяц/Год). Диаграммы взяты из фактических результатов проверок за определенный пользователем период. Диаграммы деталей на миллион создаются на основе данных в Статистика качества изделия (qmptc1140m000) сессии. Пример: Вычерчивается Диаграмма, на основе следующих правил: - PPM значения определяются для каждого заказа, происхождения, товар или товар/поставщика, год и период.
- Предположим, что каждая единица инспектируемого изделия - это возможность.
- Определить общее количество единиц осмотрены в срок, то есть, общая возможности за период.
- Определить общее количество единиц осмотрены в срок, то есть, общая дефект за период.
- Дефекты на удобный случай представляет количество дефектов разделенное на количество благоприятных случаев за период. Дефектов на возможность за период = сумма дефектов на период всего возможностей за период.
- Дефекты на миллион удобных случаев представляет дефекты за временной период в миллион. Дефектов на миллион возможностей в месяц = дефекта на возможность в месяц x 1000000
- Дефектов на миллион в год-это аналогично рассчитывается, используя общее количество возможностей и общего количества дефектов в год.

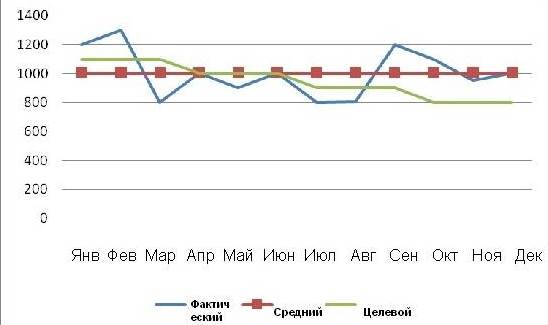

- Расчетных данных дефектов на миллион возможностей за период отображается. Каждый период представлен индивидуальной точки на графике.
- Дефектов на миллион возможностей в год можно строить как рассчитывается средняя величина по всем периодам года или за каждый квартал.

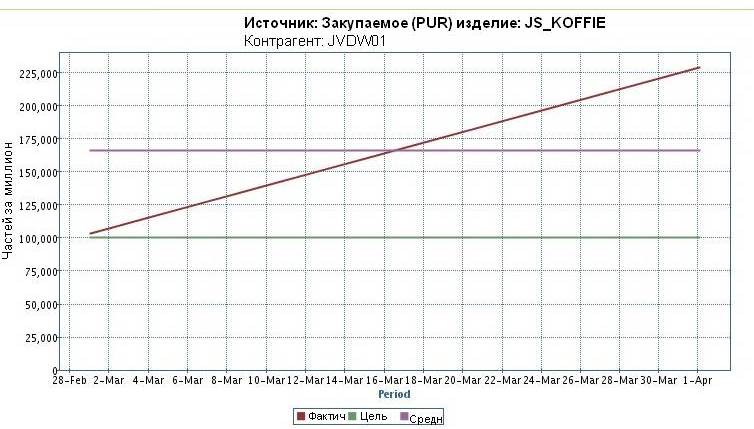

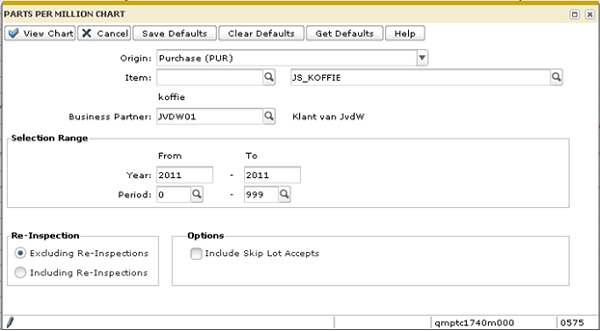

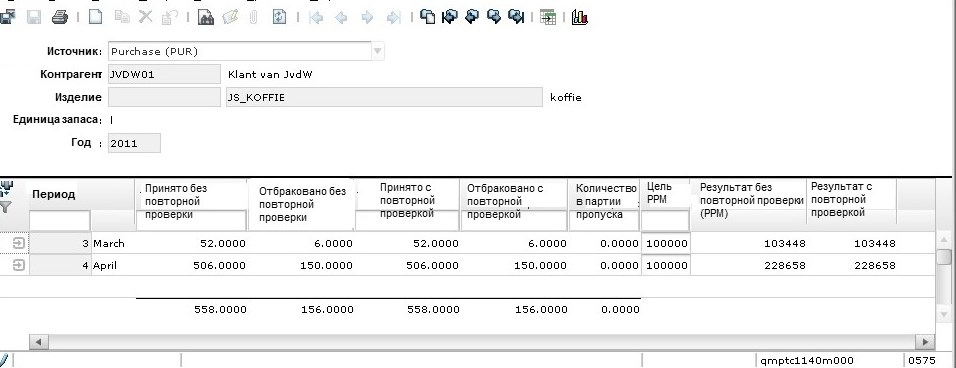

Как это работает в LN Вы можете получить доступ к PPM график от Статистика качества изделия (qmptc1140m000) сессия. Диаграмма создана для отображения полей в сессии, для всех периодов выбранного года. Когда несколько периодов, выбранных диапазон расширен в зависимости от выбора. Примечание Если вы выберите периоды 3 и 5, 4 период также отображается для поддержания согласованности. Когда Диаграмма изначально начал, по умолчанию сохраняются в Диаграмма частей на миллион (qmptc1740m000) сессия. Нажмите Изменение карты для изменения значений Ниже приведены параметры для изменения PPM Диаграмма: Включая приемки пропуска партий Этот флаг определяет, будет ли принято пакетов, пропущенных порядок проведения проверок должны быть включены в данные, используемые для создания диаграммы. Повторный контроль Используйте исключая повторной проверки, в том числе и повторная проверка параметров, чтобы определить данные, используемые для создания диаграммы. В следующем примере показано, как отображаются данные в диаграммы для выбранного варианта. Пример Следующие заказы определяются за период: | Единица | Проба | Характеристика 1 | Характеристика 2 | Характеристика 3 | Результат | | 1 | 1 Единица | Пройден | Не пройден | Не пройден | 1 Проба ошибка | | 2 | 1 Единица | Пройден | Пройден | Пройден | 1 Проба пройдена | | 3 | 1 Единица | Не пройден | Не пройден | Не пройден | 1 Проба ошибка | | 4-5000 | 4996 единиц | Пройден | Пройден | Пройден | 4996 Пробы прошли |
- В результате 2 ошибки из выборки 5000 или 2/5000 *1 000 000 или 400 ppm.
| Контроль по заказу | Объем заказа | Объем пробы | Принято / Отклоненный | Заказ на повторный контроль | | 1 | 100: | 100: | Принято | | | 2 | 200 | 200 | Отбраковано | 3 | | 3 | 200 | 200 | Отбраковано | | | 4 | 200 | 200 | Отбраковано | | | 5 | 200 | 200 | Принято | | | 6 | 200 | 200 | Отбраковано | 7 | | 7 | 200 | 200 | Отбраковано | 8 | | 8 | 200 | 200 | Принято | |
Совокупные результаты: - Принятое кол-во, исключая повторный контроль 300 (Заказ 1, 4 и 5).
- Отбракованное кол-во, исключая повторный контроль 600 (Заказ 2, 4 и 6).
- Принятое кол-во, включая повторный контроль 500 (Заказ 1, 5 и 8).
- Забракованное количество включая вновь контролируемые: 400 (Заказ 3 и 4).
Результаты отображаются в отчете. | Принято, исключая повторный контроль | Отбраковано, исключая повторный контроль | Принято, включая повторный контроль | Отбраковано, включая повторный контроль | Кол-во | | 300 | 600 | 500 | 400 | 0 |
Если вы установите флажок исключить повторного осмотра параметр, данные на диаграмме изображено, как: - Принято - 300
- Отклонено - 600
Если вы установите флажок исключить повторного осмотра параметр, данные на диаграмме изображено, как: - Принято - 500
- Отклонено - 400
| |
