Для создания диаграммы Парето

Диаграммы Парето используются для определения характеристик изделия, которые делают наибольший вклад в некондицию материалов, и поэтому требуют улучшения.

Для начертания этой карты вы должны выбрать комбинацию изделие или изделие/ поставщик, источник заказа на контроль, аспект/ хапактеристика также соответствующий временной период. Этот график основан только на фактические результаты осмотра.

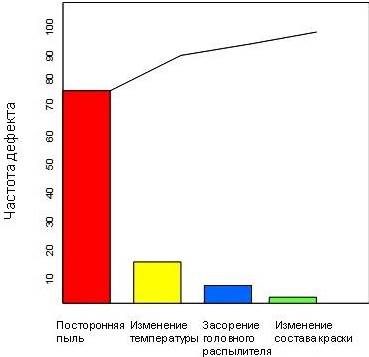

Пример:

Итого Проценты это не 100 процентов. Пример 3 характеристики у всех одинаковые количества отказов будет в 3 раза 33% Однако, это не возможно, чтобы округлить результат один и 34%

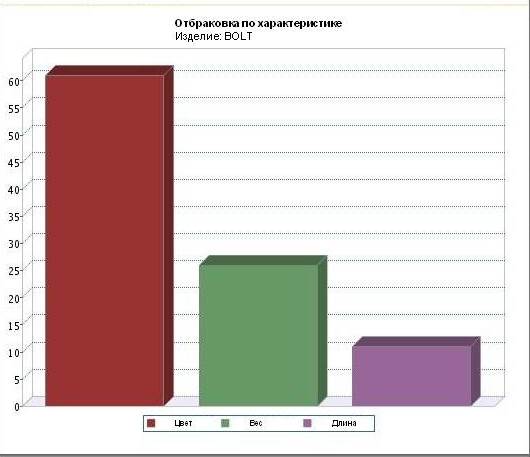

Диаграмма Парето

Данные сохраняются в Статистика отбраковки по характеристике (qmptc1545m000). Вы можете изменить/создать данные, на основе следующих правил:

Создать/обновить запись только тогда, когда существует рекомендовал отклонить количество для заказа осмотр.
Создать/обновить весь отбракованное количество. Когда результат осмотра строки заказа отклоняется признака, общего количества заказа считается как отклонение количества.

Приведенный ниже пример поясняет, как данные, введенные в Статистика отбраковки по характеристике (qmptc1545m000) сессия.

Партия	Количество партии	Отбрак.объем	Характеристика	Проба	Проба годная	Проба негодная	Анализ Парето
1	1000	1000	C1	10	7	3	75% (3/4)
			C2	10	10	0	0% (0/4)
			C3	10	09	1	25% (1/4)

2	1000	0	C1	10	10	0	0% (0/1)
			C2	10	8	1	100% (1/1)
			C3	10	5	0	0% (0/1)

Итого	2000	2000	C1	20	17	3	60% (3/5)
			C2	20	18	1	20% (1/5)
			C3	20	14	1	20% (1/5)
		4000		60	49	5

Для партии 1, результат: C1 - 75%, C3 - 25%, C2 - 0% (Партия 1 отбракована)
Для партии 2, результат: C2 - 100%, C1 - 0%, C3 - 0% (Партия 2 Принято)
Для изделие (Итого в периоде), результаты: C1 - 60%, C2 - 20%, C3 - 20% (Итого для обеих партий).

Контроль по заказу	Изделие	Рекоммендованное приемочное количество	Рекоммендованное отбракованное количество
ORD001	Изделие001	100:	0
ORD002	Изделие002	0	100:
ORD003	Изделие003	80	20

Данные контрольных заказов и строк:

Контроль по заказу	Заказ на контроль	Строка	Аспект/Характеристика	Результат
ORD001	INS001	10	Ширина	Принято
ORD001	INS002	20	Вес	Принято
ORD002	INS003	10	Ширина	Принято
ORD002	INS004	20	Вес	Отбраковано
ORD003	INS005	10	Ширина	Принято
ORD003	INS006	20	Вес	Отбраковано

Примечание

Когда количество принятых и отклоненных введено приказом инспекции ORD003, стандартная процедура тестирования параметр может быть установлен либо в непрерывном или 100 процентов.

Следующая статистика отбраковки сгенерирована:

Изделие	Аспект/Характеристика	Совокупная отбраковка
Изделие002	Вес	100:
Изделие003	Вес	20

Примечание

Статистика не создается для item001, потому что нет отбракованного количество для товара.
