Создание диаграмм Xbar и R контроль

Контрольные диаграммы используются для того, чтобы регулярно отслеживать и контролировать процесс.

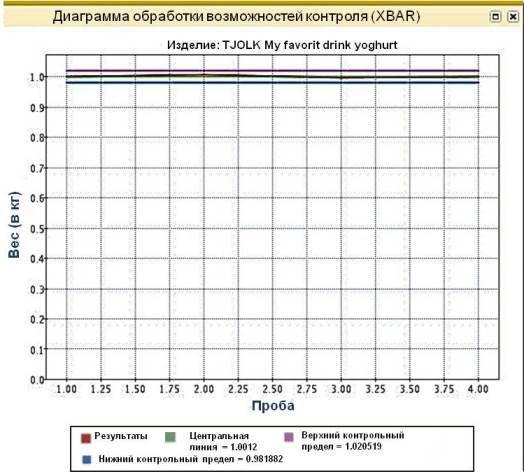

Это сочетание диаграммы используются там, где характеристика объектов выборки с постоянным, стабильным и от 2 до 15 штук. В верхней области построения диаграммы среднего (Xbar) измеренное значение в пробе, а по оси х-время. Нижней области построения диаграммы отображает диапазон (R) измеренных значений для каждого образца. R-Диаграмма, на которой создается первое пересматривается для обеспечения статистического контроля изменчивость выборки. В Xbar Диаграмма отображается в верхней части экрана и R Диаграмма отображается в нижней части экрана.

Для создания Xbar и R контрольных диаграмм, выполните следующие действия:

Для проверки заказов, где элемент характерен стабильный Размер выборки, необходимо рассматривать каждый отдельный образец как Подгруппа.

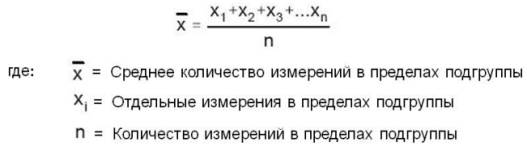

Вычисление среднего из измеренных значений для каждой подгруппы

[...]

Вычисление среднего из измеренных значений для каждой подгруппы

Диапазон (подгруппа)  = Крупный Измерен.значение (подгруппа) - Маленький Измерен.значение
		 (подгруппа)

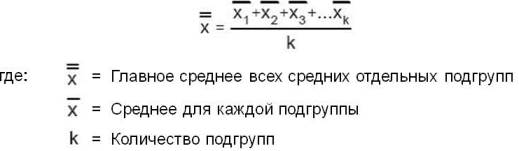

Вычислить среднее арифметическое в каждой подгруппе в среднем. Среднее значение в каждой подгруппе среднее значение осевой линии верхней области построения диаграммы.

[...]

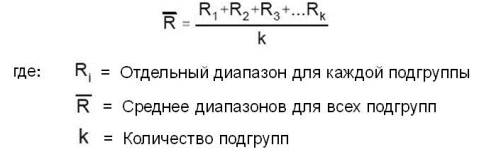

Вычислить среднее диапазонов подгруппы. Среднее значение всех подгрупп является осевой линии для нижней области построения диаграммы.

[...]

Рассчитать UCL и LCL для средних значений подгрупп. Используйте следующую формулу для вычисления пределов, нанесенные в верхней области построения:

[...]

Вышеуказанные лимиты рассчитываются на основе A2 значение (от факторов, для контроля лимитов) на соответствующие подгруппы (выборки) Размер N. в случае, если размер выборки не является постоянной, определить средний размер выборки, использовать его в качестве ввода, чтобы определить значение А2. Когда (в среднем) Размер выборки превышает 15 единиц, контроль лимитов не рассчитывается и отображается предупреждение на графиках.

Диапазон лимиты рассчитываются с помощью D3 & D4 значения для соответствующей подгруппы размера N. эти пределы укладываются в верхнюю область построения диаграммы. Вычисления контрольных пределов диапазонов, используя следующую формулу:

[...]
[...]
[...]
