Pareto-diagrammen aanmaken

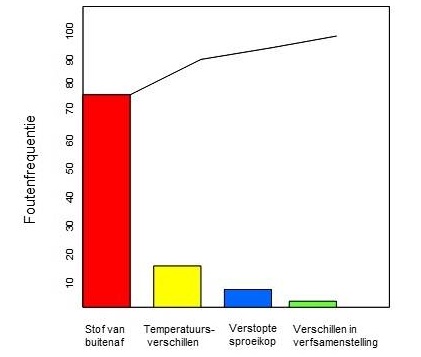

Pareto-diagrammen worden gebruikt voor artikelkenmerken die meest bijdragen aan niet-conformiteit en daarom de meeste verbetering vergen.

Voor het aanmaken van een dergelijk diagram moet u een combinatie selecteren van arikel of artikel/leverancier, herkomst van de inspect, aspect/kenmnerk alsmede de betreffende tijdsperiode. Dit diagram is alleen gebaseerd op werkelijke inspectieresultaten.

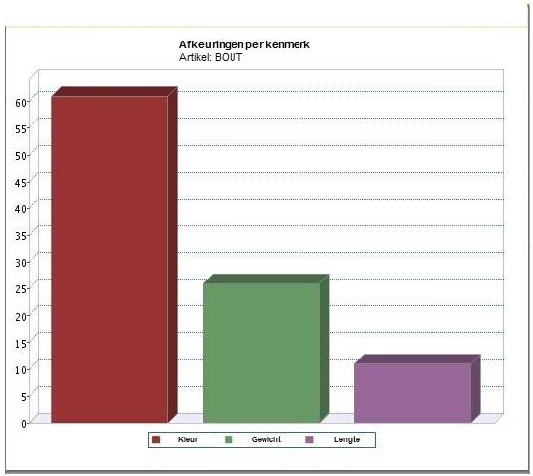

Voorbeeld:

Het totale percentage is niet 100. Voorbeeld 3 kenmerken met hetzelfde aantal afkeuringen wordt 3 keer 33 procent. Het is echter niet mogelijk om één resultaat op 34 procent af te ronden.

Pareto-diagramgegevens

De gegevens worden opgeslagen in de sessie Statistiekgegevens afkeuringen per kenmerk (qmptc1545m000). U kunt gegevens wijzigen/aanmaken op basis van de volgende regels:

U dient alleen een record aan te maken of bij te werken als er voor de orderinspectie een afgekeurde hoeveelheid is geadviseerd.
De volledige afgekeurde hoeveelheid moet worden aangemaakt/bijgewerkt. Als het resultaat van de inspectieorderregel voor een kenmerk is afgekeurd, wordt ervan uitgegaan dat de totale orderhoeveelheid is afgekeurd.

Het onderstaande voorbeeld laat zien hoe gegevens in de sessie Statistiekgegevens afkeuringen per kenmerk (qmptc1545m000) worden ingevoerd.

Batch	Batchhoeveelheid	Afgekeurde hoeveelheid	Kenmerk	Steekproef	Steekproef goed	Steekproef slecht	Pareto-analyse
1	1000	1000	C1	10	7	3	75% (3/4)
			C2	10	10	0	0% (0/4)
			C3	10	9	1	25% (1/4)

2	1000	0	C1	10	10	0	0% (0/1)
			C2	10	8	1	100% (1/1)
			C3	10	5	0	0% (0/1)

Totaal	2000	2000	C1	20	17	3	60% (3/5)
			C2	20	18	1	20% (1/5)
			C3	20	14	1	20% (1/5)
		4000		60	49	5

Voor batch 1 zijn de resultaten als volgt: C1 - 75%, C3 - 25%, C2 - 0% (batch 1 afgekeurd)
Voor batch 2 zijn de resultaten als volgt: C2 - 100%, C3 - 0%, C3 - 0% (batch 2 geaccepteerd)
Voor het artikel (totaal in de periode) zijn de resultaten als volgt: C1 - 60%, C2 - 20%, C3 - 20% (totaal van beide batches).

Orderinspectie	Artikel	Geadviseerde geaccepteerde hoeveelheid	Geadviseerde afgekeurde hoeveelheid
ORD001	Item001	100	0
ORD002	Item002	0	100
ORD003	Item003	80	20

De gegevens van de inspectieorders en regels zijn:

Orderinspectie	Inspectieorder	Lijn	Aspect/kenmerk	Resultaat
ORD001	INS001	10	Breedte	Goedgekeurd
ORD001	INS002	20	Gewicht	Goedgekeurd
ORD002	INS003	10	Breedte	Goedgekeurd
ORD002	INS004	20	Gewicht	Afgekeurd
ORD003	INS005	10	Breedte	Goedgekeurd
ORD003	INS006	20	Gewicht	Afgekeurd

Als de geaccepteerde en afgekeurde hoeveelheid voor orderinspectie ORD003 zijn ingevoerd, wordt de optie Standaard testprocedure op Continu of 100 procent gezet.

Over afgekeurde hoeveelheden worden de volgende statistiekgegevens gegenereerd:

Artikel	Aspect/kenmerk	Afgekeurd (cumulatief)
Item002	Gewicht	100
Item003	Gewicht	20

Voor artikel001 worden geen statistiekgegevens gegenereerd, omdat er voor dit aritkel geen hoeveelheid is afgekeurd.
