Création d'un graphique Pareto

Les graphiques Pareto sont utilisés pour identifier les caractéristiques d'article qui contribuent le plus à la non-conformité, et qui de ce fait nécessitent une amélioration.

Pour tracer ce graphique, vous devez sélectionner un ensemble d'éléments : l'article ou l'article/fournisseur, la source de l'ordre de contrôle qualité, l'aspect/la caractéristique, ainsi que la période concernée. Ce graphique est basé uniquement sur les résultats réels du contrôle qualité.

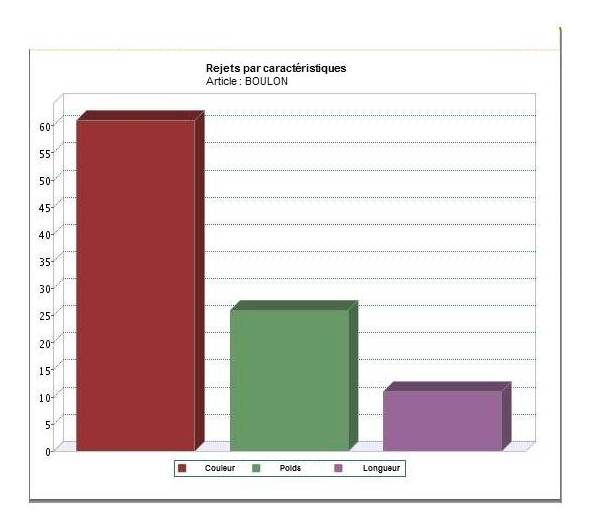

Exemple:

Le pourcentage total ne correspond pas à 100 %. Exemple: Pour trois caractéristiques ayant chacune le même nombre de rejets, cela donnera trois fois 33 %. Il n'est toutefois pas possible d'arrondir le résultat à 34 %.

Données du graphique Pareto

Les données sont enregistrées dans Statistiques de rejet par caractéristique (qmptc1545m000). Pour modifier ou créer des données, tenez compte des règles suivantes :

Créez/mettez à jour un enregistrement uniquement si une quantité rejetée est recommandée pour le contrôle qualité de l'ordre.
Créez/mettez à jour toute la quantité rejetée. Quand le résultat de la ligne d'ordre de contrôle est rejeté pour une caractéristique, la quantité totale de l'ordre est considérée comme la quantité rejetée.

L'exemple ci-dessous montre comment sont saisies les données dans la session Statistiques de rejet par caractéristique (qmptc1545m000).

Lot	Quantité du lot	Quantité rejetée	Caractéristique	Echantillon	Echantillon bon	Echantillon mauvais	Analyse Pareto
1	1000	1000	C1	10	7	3	75% (3/4)
			C2	10	10	0	0% (0/4)
			C3	10	9	1	25% (1/4)

2	1000	0	C1	10	10	0	0% (0/1)
			C2	10	8	1	100% (1/1)
			C3	10	5	0	0% (0/1)

Total	2000	2000	C1	20	17	3	60% (3/5)
			C2	20	18	1	20% (1/5)
			C3	20	14	1	20% (1/5)
		4000		60	49	5

Pour le lot 1, les résultats sont : C1 - 75 %, C3 - 25 %, C2 - 0 % (lot 1 rejeté)
Pour le lot 2, les résultats sont : C2 - 100 %, C3 - 0 %, C2 - 0 % (lot 2 rejeté)
Pour l'article (total de la période), les résultats sont : C1 - 60 %, C2 - 20 %, C3 - 20 % (total des deux lots).

Contrôle qualité d'ordre	Art.	Quantité acceptée recommandée	Quantité rejetée recommandée
ORD001	Art001	100	0
ORD002	Art002	0	100
ORD003	Art003	80	20

Données des lignes et ordres de contrôle qualité :

Contrôle qualité d'ordre	Ordre de contrôle	Poste	Aspect/caractéristique	Résultat
ORD001	CQ001	10	Largeur	Accepté
ORD001	CQ002	20	Poids	Accepté
ORD002	CQ003	10	Largeur	Accepté
ORD002	CQ004	20	Poids	Rejeté
ORD003	CQ005	10	Largeur	Accepté
ORD003	CQ006	20	Poids	Rejeté

Remarque

Lorsque vous saisissez les quantités rejetées et acceptées pour l'ordre de contrôle qualité ORD003, vous pouvez attribuer la valeur Continue ou 100 % à l'option Procédure de test standard.

Les statistiques de rejet suivantes sont générées :

Art.	Aspect/caractéristique	Cumulé rejeté
Art002	Poids	100
Art003	Poids	20

Remarque

Aucunes statistiques ne sont générées pour Art001 car aucune quantité rejetée n'est associée à l'article.
