Erstellen von PPM-Diagrammen

Dieses Diagramm wird verwendet, um die tatsächliche PPM-Qualitätsleistung (PPM: Teile pro Million) eines Artikels mit einer Zielmessung und einer Durchschnittsmessung (für einen Monat/ein Jahr) zu vergleichen. Das Diagramm wird aus den tatsächlichen Prüfergebnissen für eine benutzerdefinierte Periode abgeleitet.

Beispiel

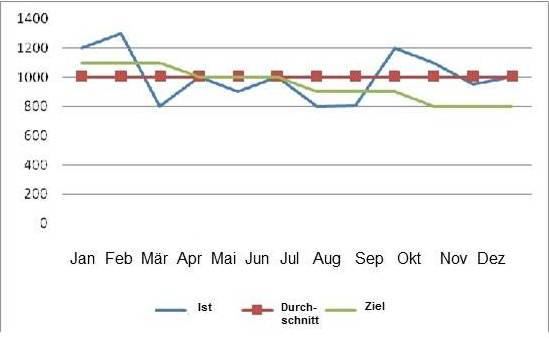

Das PPM-Diagramm wird basierend auf den Daten im Programm Artikelqualität - Statistik (qmptc1140m000) erstellt. Beispiel:

Das Diagramm wird basierend auf den folgenden Regeln geplottet:

PPM-Werte werden für jede Auftragsherkunft, für jeden Artikel oder Artikel/Lieferanten, für jedes Jahr und jede Periode bestimmt.
Es wird unterstellt, dass jede Einheit eines geprüften Artikels eine Gelegenheit ist.
Bestimmen Sie die Gesamtzahl der in der Periode geprüften Einheiten, also die Summe der Gelegenheiten pro Periode.
Bestimmen Sie die Gesamtzahl der in der Periode abgelehnten Einheiten, also die Summe der Fehler pro Periode.
Fehler pro Gelegenheit entspricht der Anzahl der Fehler dividiert durch die Anzahl der Gelegenheiten in der Periode. Fehler pro Gelegenheit pro Periode = Summe der Fehler pro Periode / Summe der Gelegenheiten pro Periode.
Fehler pro Million Gelegenheiten entspricht den Fehlern pro Periode Mal eine Million. Fehler pro Million Gelegenheiten pro Monat = Fehler pro Gelegenheit pro Monat x 1.000.000
Analog werden die Fehler pro Million Gelegenheiten pro Jahr aus der Gesamtzahl der Gelegenheiten pro Jahr und der Gesamtzahl der Fehler in dem betreffenden Jahr berechnet.
Die berechneten Daten für "Fehler pro Million Gelegenheiten pro Periode" werden angezeigt. Jede Periode wird durch einen separaten Punkt im Diagramm dargestellt.
Die Fehler pro Million Gelegenheiten pro Jahr können als berechneter Durchschnitt aller Perioden des Jahres oder für die einzelnen Quartale geplottet werden.

Funktionsweise in LN

Sie können das PPM-Diagramm über das Programm Artikelqualität - Statistik (qmptc1140m000) aufrufen. Das Diagramm wird für die Anzeigefelder des Programms und für alle Perioden des ausgewählten Jahres erstellt. Werden mehrere Perioden ausgewählt, wird der Bereich entsprechend der Auswahl erweitert.

Hinweis

Wenn Sie die Perioden 3 und 5 auswählen, wird zur Aufrechterhaltung der Konsistenz auch Periode 4 angezeigt.

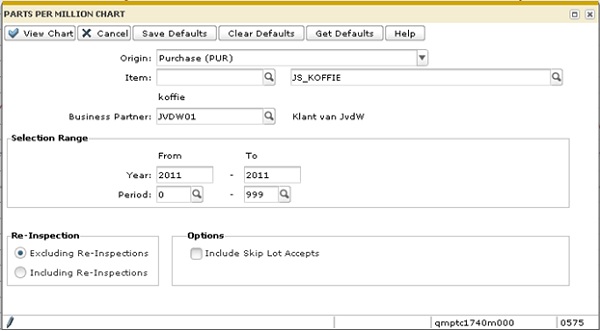

Wenn das Diagramm das erste Mal gestartet wird, werden die Voreinstellungen im Programm PPM-Diagramm (qmptc1740m000) gespeichert. Klicken Sie zum Ändern der Werte auf "Diagramm ändern".

Folgende Optionen stehen zum Ändern des PPM-Diagramms zur Verfügung:

Mit akzeptierten Mengen aus übersprungenen Chargen:

Diese Markierung legt fest, ob akzeptierte Stapel für übersprungene Auftragsprüfungen in den Daten zu berücksichtigen sind, die für die Generierung des Diagramms herangezogen werden.

Neuprüfung:

Mithilfe der Optionen "Ohne Neuprüfungen" und "Mit Neuprüfungen" legen Sie fest, welche Daten für die Generierung des Diagramms herangezogen werden. Das folgende Beispiel veranschaulicht, wie die Daten für die ausgewählte Option im Diagramm geplottet werden.

Beispiel

Folgende Aufträge sind für eine Periode definiert:

Einheit	Stichprobe	Merkmal 1	Merkmal 2	Merkmal 3	Ergebnis
1	1 Einheit	Bestanden	Nicht bestanden	Nicht bestanden	1 Stichprobe nicht bestanden
2	1 Einheit	Bestanden	Bestanden	Bestanden	1 Stichprobe bestanden
3	1 Einheit	Nicht bestanden	Nicht bestanden	Nicht bestanden	1 Stichprobe nicht bestanden
4-5000	4996 Einheiten	Bestanden	Bestanden	Bestanden	4.996 Stichproben bestanden

Das Ergebnis ist: 2 Fehler aus einer Stichprobe von 5.000 oder 2/5.000 * 1.000.000 oder 400 ppm.

Auftragsprüfung	Auftragsmenge	Stichprobenmenge	Akzeptiert/Abgelehnt	Auftrag für Neuprüfung
1	100	100	Akzeptiert
2	200	200	Abgelehnt	3
3	200	200	Abgelehnt
4	200	200	Abgelehnt
5	200	200	Akzeptiert
6	200	200	Abgelehnt	7
7	200	200	Abgelehnt	8
8	200	200	Akzeptiert

Die kumulierten Ergebnisse lauten wie folgt:

Akzeptierte Menge ohne Neuprüfung: 300 (Auftrag 1 und 5).
Abgelehnte Menge ohne Neuprüfung: 600 (Auftrag 2, 4 und 6).
Akzeptierte Menge mit Neuprüfung: 500 (Auftrag 1, 5 und 8).
Abgelehnte Menge mit Neuprüfung: 400 (Auftrag 3 und 4).

Die Ergebnisse werden im Programm Artikelqualität - Statistik (qmptc1140m000) angezeigt:

Akzeptiert ohne Neuprüfung	Abgelehnt ohne Neuprüfung	Akzeptiert mit Neuprüfung	Abgelehnt mit Neuprüfung	Übersprungene Menge
300	600	500	400	0

Wenn Sie die Option "Ohne Neuprüfung" auswählen, werden die Daten im Diagramm wie folgt geplottet:

Akzeptiert - 300
Abgelehnt - 600

Wenn Sie die Option "Mit Neuprüfung" auswählen, werden die Daten im Diagramm wie folgt geplottet:

Akzeptiert - 500
Abgelehnt - 400
